工件工具箱

工件是系统使用或生成的任何物理信息。在Enterprise Architect中，这些由Artifact元素表示，该元素可以具有多个构造型中的一个以使其适合特定目的，包括示例中指示的模型内的内部操作和结构。工件可以具有关联的属性或操作，并且可以根据它们所代表的对象来实例化或与其他工件相关联。

您可以通过从图工具箱的Artifacts页面拖动其中一个Artifact图标，或根据类型从其他几个Toolbox页面中拖动来创建Artifact元素。工具箱的公共页面还有一个通用的工件图标，当您将其拖动到图表上时，可以选择要创建的工件类型。

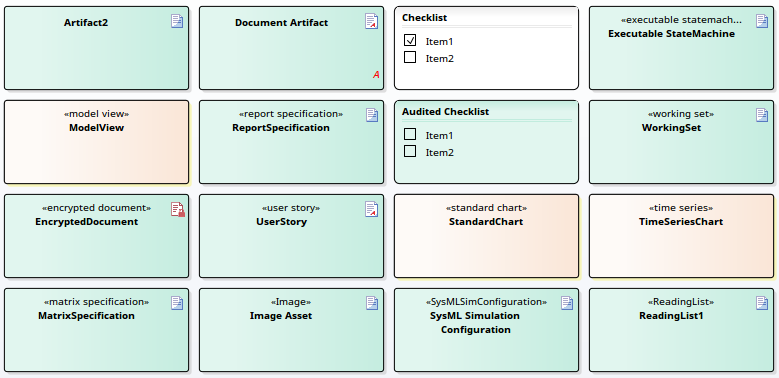

工件的类型

类型	描述	请参阅
工件（基地）	基础工件定义了流程中使用的外部工件以及流程中生成的内部工件，例如模型文件，源文件，数据库表，开发可交付成果或支持文档。工件表示的文件列在元素的“ 属性”窗口的“文件”选项卡上。打开由工件代表的文件，单击图表，然后按在元素上按Ctrl + E。每个文件都可以在Diagram View工作区的单独选项卡上打开（如果文件可以在Enterprise Architect中打开），也可以在文件类型的默认Windows查看器/编辑器中打开（如果无法在Enterprise Architect中打开文件）。文件也可以从“文件”选项卡（在Windows默认编辑器中打开）单独启动，对于具有关联文件的任何其他类型的元素也是如此。工具箱图标	关联文件生成，保存和加载（Profiler）报告创建文件工件

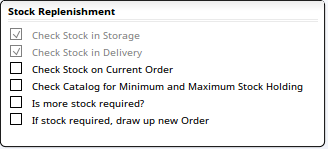

清单工件	清单工件提供了用于生成项目列表的工具，每个项目都带有一个复选框，用作清单。您可以将每个复选框设置为默认为选中或取消选中，并将所有选定的选项设置为灰显或突破，以便未选中的选项更加突出。然后，最终用户可以使用该元素来勾选已获得的项目或已完成的活动。可以在“扩展需求”工具箱页面中找到此工件的一个版本 - 需求清单。这自动包含一个良好要求的十个特征，要求作者在检查他们的要求是否已设置为显示这些特征时勾选。工具箱图标	要求核对表使用核对表和审核核对表工件
文件工件	文件工件是具有“文档”的刻板印象的工件。您可以使用Diagram Toolbox的Artifacts，Component，Documentation或Deployment页面创建Document Artifact ，并将其与RTF文档或CSV文件相关联。双击元素以显示“链接的文档编辑器”。创建链接文档后，图表上的Document Artifact元素在右下角显示“A”符号。工具箱图标	链接文档将快速链接器定义添加到配置文件
加密文档工件	加密文档工件用于创建和保存自动加密的链接文档，并且无需输入密码即可在Enterprise Architect中自动打开和自动解密。因此，您可以使用生成的工件元素来记录敏感信息，通过分配密码可以防止一般访问。将“加密文档”图标从“工具箱”的“工件”页面拖到图表上时，会显示一个提示，键入密码。输入密码后，您可以创建链接文档。此后，如果任何用户尝试打开文档，则会显示相同的密码提示。如果用户未提供您最初指定的密码，则不会打开该文档。如果提供了正确的密码，则解密并打开文档。加密文档工件在工具箱页面，图表和项目浏览器中通过红色“文档”图标指示- 。	关联文件
工作集工件	工作集工件定义了一个工作集，可以打开各种窗口，图表和视图，重新创建您经常使用的工作环境。要创建或修改工作集，请右键单击该元素，然后选择“编辑工作集”选项要执行工作集以打开定义的窗口和视图并执行任何命令，请双击该元素工具箱图标	工作集
可执行StateMachine工件	可执行StateMachine工件是通过模拟生成，构建（编译）和执行StateMachine或StateMachines复合体的代码的工具。每个StateMachine都是Class元素的子元素; 当您将类从项目浏览器拖到Artifact元素上时，它将作为Part粘贴在Artifact中。您可以将多个类 - 以及因此部件 - 粘贴到单个工件中。设置了可执行状态的StateMachine工件后，可以使用工件上的简单上下文菜单选项对工件中绑定的所有StateMachines执行代码生成，构建和执行操作。工具箱图标	代码生成 - 状态机
矩阵规范工件	矩阵规范工件封装了关系矩阵配置文件定义。在图表上创建元素后，双击它以显示“矩阵规范”对话框，您可以在其中创建“配置文件”定义。Profile采用元素的名称。工件中定义的配置文件独立于包含工件元素的包，因此可以指定除父包之外的源包和目标包。创建配置文件定义后，每次双击工件元素时，关系矩阵都会显示应用的配置文件。要编辑配置文件，请右键单击工件并选择“文档\|” 编辑Matrix Profile'选项。工具箱图标	创建矩阵配置文件
报告规范工件	报告规范工件封装了报告定义。在图表上创建元素后，双击它以显示“生成文档”对话框，在该对话框中输入报告参数，并根据需要生成报告。创建报告规范后，每次双击工件元素时，“生成文档”对话框将再次显示相同的报告参数。您可以继续生成相同的报告，或在必要时更改参数。如果更改参数，它们将重新显示，直到您再次更改它们为止，工具箱图标	生成文档
用户故事工件	用户故事工件提供了一种在敏捷方法（如极限编程（XP））的上下文中记录业务用例的方法。在链接文档中，您可以定义业务系统必须提供的功能; 它以简单，简洁的格式捕捉需求的“谁”，“什么”和“为什么”。用户素材工件表现为文档工件（上图），提示您选择基于文档的链接文档模板。工具箱图标
标准图表工件	标准图表工件提供了用于生成模型中数据方面的饼图或条形图的工具。它将三个“图表详细信息”选项卡添加到元素“属性”对话框的标准选项卡中。将元素添加到图表后，双击它。元素“属性”对话框将自动在“图表详细信息 - 源”选项卡中打开。定义图表类型和数据源，然后继续定义要应用的任何过滤器以及图表的显示方式。定义图表后，只要打开父图表，它就会自动显示最新信息。工具箱图标	标准图表数据图表外观
模型视图工件	一个模型-视图-工件提供设施，在你的模式中的数据段，使用自定义的SQL检索所提取生成一个表格模型视图图。将元素添加到图表后，双击它。元素“属性”对话框将自动在“图表详细信息 - 源”选项卡中打开。定义SQL搜索以提取和制表信息。定义图表后，只要打开父图表，它就会自动显示最新信息。工具箱图标	定义模型视图
时间序列图表工件	时间序列图表工件提供了用于生成模型属性随时间变化的线性图的工具。将元素添加到图表后，双击它。元素“属性”对话框将自动在“图表详细信息 - 源”选项卡中打开。定义要从中提取数据的包，以及数据采样的时间间隔。然后继续定义图表的外观。定义图表后，只要打开父图表，它就会自动显示最新信息。工具箱图标	定义时间序列图表
