用户界面工具箱

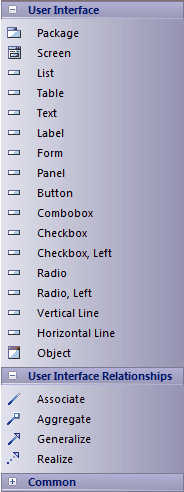

用户界面工具箱提供了大量可用于创建用户界面图的图标。

用户界面工具箱页面


详情

请参阅

除非此处讨论，否则可以使用这些工具箱页面创建的每个元素和关系在“帮助” 的“ UML元素和UML连接器”部分中进行了描述。

Screen元素表示图形用户界面中的屏幕或对话框。您可以使用不同的UI Control元素识别屏幕上的字段，分隔符和按钮。

UI控件元素是定义控件（如按钮，字段和组合框）的不同构造元素。您可以在Screen元素上安排这些内容，作为用户界面图的一部分，在用户界面中定义屏幕或对话框。

 行为图元素 结构图元素 UML连接器 屏幕 UI控件

此图说明了Screen元素中工具箱中每种类型的UI Control元素。

笔记

  • 要在当前打开的图表中添加元素，请单击相应的图标并将其拖动到图表上的位置; 根据提示设置元素名称和其他属性
  • 要添加关系，请单击相应的图标，然后单击图中的start元素并拖动到end元素
  • 要将一个UI控件对象放在另一个UI控件对象中（例如，向面板或窗体添加字段或选项），请在将对象拖动到位时按Shift键
  • 您可以将对象添加到图表中并移动它们，但是一旦对象位于Screen元素（或另一个UI Control元素）的边界内，您就无法将其移出图表上的边界; 您可以在项目浏览器上移动父项之间的子元素
  • 如果删除图表上的屏幕（或其他父元素），则其中包含的所有UI控件元素也将从图表中删除
