共同页面

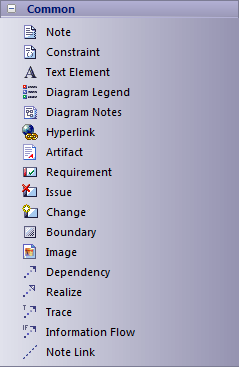

图工具箱的“公共”页面提供了可在任何图表上使用的元素和关系。它显示在工具箱中每隔一组页面的底部。
Artifacts Toolbox页面也是一个常见页面,显示在每个工具箱的底部。
共同元素
元件 |
描述 |
---|---|
Note元素是一个文本注释,可以附加到任何其他类型的元素集。 |
|
约束是Note的一种形式,用于识别对其他元素的约束。 |
|
Text元素是一个类似于Note的文本注释,但没有边框或背景颜色。 |
|
Legend元素提供了用于区分图上元素和/或连接器分组的颜色和线条粗细的键。 |
|
在图表上,可以显示一个名为Diagram Properties Note的自定义文本框,它自动显示图属性。 |
|
Hyperlink元素是一种特殊的Text元素,双击时会打开配置的目标对象,如文档,网页或图表。 |
|
工件是系统使用或生成的任何物理信息。 |
|
Requirement元素捕获系统要求的详细信息。 |
|
Issue元素表示关注的项目(可能会或可能不会)或未能满足当前系统中的已定义要求。 |
|
Change元素表示当前系统的已定义要求的更改,可用于请求和管理更改过程。 |
|
System Boundary元素是用于定义概念边界的非UML元素。 |
|
图像是一个系统边界元素,它自动定义了一个交替图像。 |
通用连接器
连接器 |
描述 |
---|---|
依赖关系用于建模模型元素之间的各种依赖关系。 |
|
源对象实现或实现其目标对象。 |
|
Trace关系是抽象的特化,连接模型元素或元素集,表示跨模型的相同概念。 |
|
信息流表示任何图中两个元素之间的信息项(信息项元素或分类器)的流。 |
|
Notelink连接器将Note连接到任何其他类型的一个或多个其他元素。 |
