部署图
部署图显示了系统的部署方式和位置; 也就是说,它的执行架构。
硬件设备,处理器和软件执行环境(系统工件)反映为节点,内部结构可以通过嵌入或嵌套节点来描述。部署关系表明Artifacts的部署,Manifest关系揭示了Components的物理实现。由于工件被分配给节点以模拟系统的部署,因此使用部署规范来指导分配。
您可以从Diagram Toolbox的“Deployment”页面生成部署图元素和连接器。
示例图

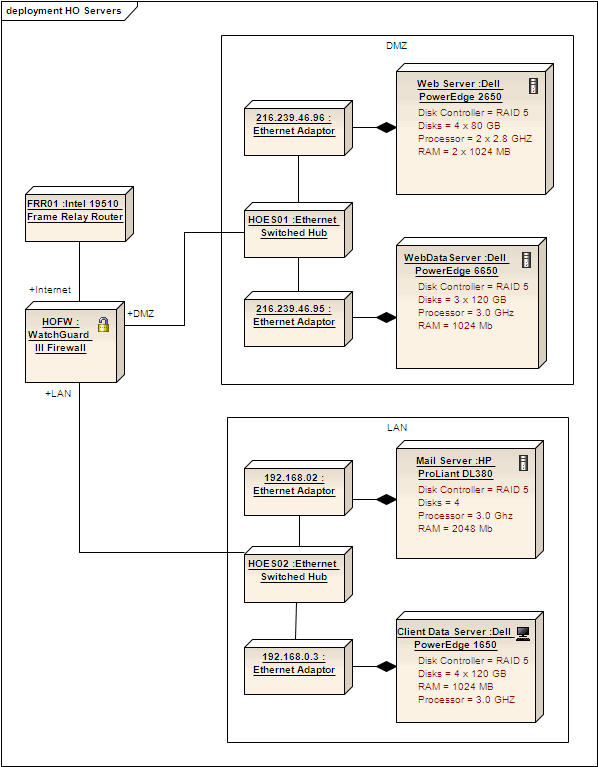

这是一个简单的部署图,表示总部服务器的排列。
服务器由通过简单或聚合关联关联链接的节点表示。

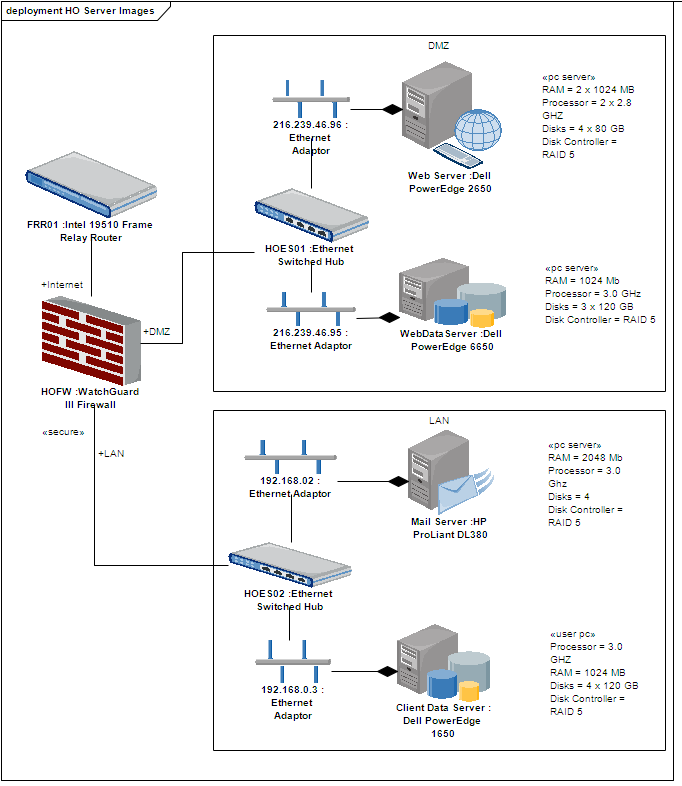

部署图非常适合应用替代图像来描绘元素所代表的对象。这些图像可以替换图中的元素,如下所示:
部署图元素工具箱图标
图标 |
描述 |
请参阅 |
---|---|---|
节点是部署系统的物理设备,例如工作组服务器或工作站。 |
节点 | |
设备是具有处理能力的物理电子资源,可以在其上部署工件以执行,如部署图中所示。 |
设备 | |
执行环境是一个节点,它以可执行工件的形式为部署在其上的特定类型的组件提供执行环境。 |
执行环境 | |
组件是系统的模块化部分,其行为由其提供的和所需的接口定义。 |
组件 | |
接口是实现者同意满足的行为(或合同)的规范。 |
接口 | |
工件是系统使用或生成的任何物理信息。 |
工件 | |
部署规范(规范)规定了指导工件部署的参数,这是大多数硬件和软件技术所必需的。 |
部署规范 |
部署图连接器工具箱图标
图标 |
描述 |
请参阅 |
---|---|---|
关联意味着两个模型元素具有关系,通常在一个或两个类中实现为实例变量。 |
关联 | |
通信路径定义了两个部署目标能够交换信号和消息的路径。 |
沟通路径 | |
关联类是一种UML构造,它使关联具有属性和操作(特征)。 |
关联类 | |
泛化用于表示继承。 |
泛化 | |
源对象实现或实现其目标对象。 |
实现 | |
部署是一种依赖关系,指示将工件部署到节点或可执行目标上,通常在部署图中。 |
部署 | |
Manifest关系表示Artifact源包含目标模型元素,通常在组件和部署图中。 |
表现 |
