活动工具箱
活动工具箱用于在活动图和交互概览图中从多个视点（由活动和它们之间的流表示）对系统动力学进行建模。这两种类型的图表通常都是在Activity元素下创建的。
活动可以被定型为显示业务流程图标的过程; 活动表示执行的一些工作，可能会与多个用例重叠或仅形成一个用例的一部分。

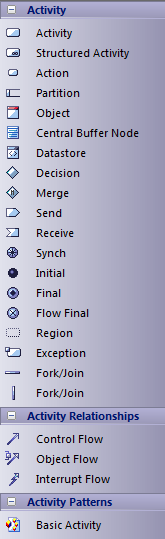

活动工具箱页面
图片 |
详情 |
请参阅 |
|---|---|---|
|
除非此处讨论，否则可以使用这些工具箱页面创建的每个元素和关系在“帮助” 的“ UML元素和UML连接器”部分中进行了描述。 “基本活动”图标将基本活动模式添加到图表中，作为开发图表的起点（将图标拖到图表上以打开“添加模式<名称>到图表”对话框，然后单击“ ）。 |
行为图元素 结构图元素 UML连接器 添加模式对话框 |
笔记
- 要在当前打开的图表中添加元素，请单击相应的图标并将其拖动到图表上的位置; 根据提示设置元素名称和其他属性
- 要添加关系，请单击相应的图标，然后单击图中的start元素并拖动到end元素
