要求工具箱

作为分析步骤,通常希望捕获简单的系统要求。这些最终通过用例实现。

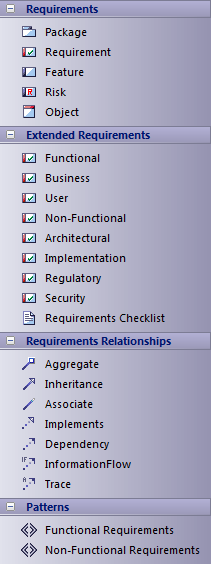

要求工具箱页面


详情

请参阅

除非此处讨论,否则可以使用这些工具箱页面创建的每个元素和关系在“帮助” 的“ UML元素UML连接器”部分中进行了描述。

Requirement是一个自定义元素,用于捕获单个UML元素外部的系统需求; a Requirement表示可以跨越多个用例的所需系统行为。您可以从自己的元素图标创建许多特定类型的构造型需求。

需求清单是一个刻板清单,并呈现为此元素:

功能是一种小客户端功能,表示为需求。功能是功能驱动设计(FDD)方法的主要需求收集工件。

Risk元素表示已识别的项目风险。

您还可以使用两个需求模式将功能和非功能需求的结构添加到图表中,每个结构都带有一个清单。

行为图元素 结构图元素 UML连接器 要求 特征 风险

笔记

  • 要在当前打开的图表中添加元素,请单击相应的图标并将其拖动到图表上的位置; 根据提示设置元素名称和其他属性
  • 要添加关系,请单击相应的图标,然后单击图中的start元素并拖动到end元素
