用例工具箱

用例工具箱用于从系统用户的角度为系统功能建模; 用例对象用于构建用例模型，用于描述要构建的系统的功能，要求，约束以及用户与系统交互的方式。

序列图可以与用例关联，以捕获工作流和系统行为。

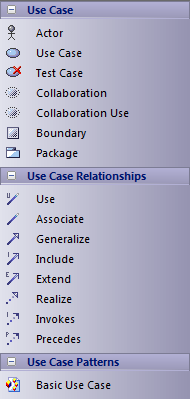

用例工具箱页面


详情

请参阅

除非此处讨论，否则可以使用这些工具箱页面创建的每个元素和关系在“帮助” 的“ UML元素和UML连接器”部分中进行了描述。

这两个关系是由开放建模语言（OML）定义的原型依赖关系：

  • 调用表明用例A在某些时候会导致用例B发生
  • Precedes表示用例C必须在用例D开始之前完成

“基本用例”图标将基本用例模式添加到图表中，作为开发图表的起点（将图标拖到图表上以打开“添加模式<名称>到图表”对话框，然后单击“ 确定”按钮）。

 行为图元素 结构图元素 UML连接器 测试用例 （系统）边界 添加模式对话框

笔记

  • 要在当前打开的图表中添加元素，请单击相应的图标并将其拖动到图表上的位置; 根据提示设置元素名称和其他属性
  • 要添加关系，请单击相应的图标，然后单击图中的start元素并拖动到end元素
