组件工具箱
图工具箱的“组件”页面提供了模型元素,您可以使用这些元素在组件图中对系统的物理组件进行建模。“组件”页面包含与系统的实际构建相关的元素和连接器 - 组成系统的组件(例如ActiveX DLL或Java bean),它们公开的接口以及这些元素之间的依赖关系。
组件是构成系统的一块硬件或软件; 例如,DLL或Web服务器是可能部署在Windows 2000 Server(节点)上的组件。

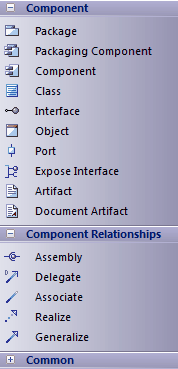

组件工具箱页面
图片 |
详情 |
请参阅 |
---|---|---|
除非此处讨论,否则可以使用这些工具箱页面创建的每个元素和关系在“帮助”的“UML元素和UML连接器”部分中进行了描述。
打包组件是一个元素,它与图中的组件非常相似,但在项目浏览器中表现为一个包。 |
行为图元素 结构图元素 UML连接器 包装组件 |
笔记
- 要在当前打开的图表中添加元素,请单击相应的图标并将其拖动到图表上的位置; 根据提示设置元素名称和其他属性
- 要添加关系,请单击相应的图标,然后单击图中的start元素并拖动到end元素
