配置文件工具箱

Profile Toolbox用于创建Profiles，这是一种扩展UML模型的通用机制。配置文件可以定义自定义原型，标记值，图表类型和工具箱。

工具箱还包含一组配置文件助手，可提供模板和对话框，帮助您在MDG技术中创建刻板印象配置文件，工具箱配置文件和图表配置文件。

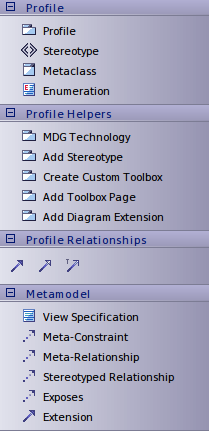

配置文件工具箱页面


详情

请参阅

Profile Package元素充当定义Profile本身的图，元素和连接器的容器。

Stereotype元素提供了一种用于改变基础UML模型元素的行为和类型的机制。

Metaclass元素表示要扩展的基本UML元素或连接器类型。

Enumeration元素用于定义枚举Tagged Value，可以将其附加到已在Profile中定义的一个或多个Stereotype元素。

Profile Helpers是分别帮助您创建的模板和对话框：

  • 包含配置文件定义的MDG技术包
  • UML配置文件中的刻板印象和元类
  • 自定义工具箱配置文件
  • 自定义工具箱中的工具箱页面
  • 图表配置文件，用于定义扩展图表类型

扩展关系表明Stereotype扩展了Metaclass; 所有刻板印象都必须延伸：

  • 一个或多个元类，或
  • 另一个扩展元类的刻板印象; 你可以创建一个扩展原型的链，最终扩展元类（但实际上你不可能在链中有两个以上的原型）

一般化关系表明，一个刻板印象专门研究一种更普遍的刻板印象; 更一般的刻板印象必须仍然扩展元类。

标记值关系定义源​​构造型拥有的引用类型（即RefGUID）标记值; 标记值以此关联的目标角色命名，并且仅限于通过关联目标元素引用具有构造型的元素

 添加刻板印象和元类 使用配置文件助手添加枚举到刻板印象 使用 标记值连接器

笔记

  • 要在当前打开的图表中添加元素，请单击相应的图标并将其拖动到图表上的位置; 根据提示设置元素名称和其他属性
  • 要添加关系，请单击相应的图标，然后单击图中的start元素并拖动到end元素
