类工具箱
类工具箱可用于创建类模型和数据模型。这些模型包含包图,类图和对象图 - 那些通常显示与系统逻辑结构有关的元素的图,例如对象,类和接口。
逻辑模型可以包括域模型(高级业务驱动对象模型)到严格开发类模型(定义继承,属性和操作)。

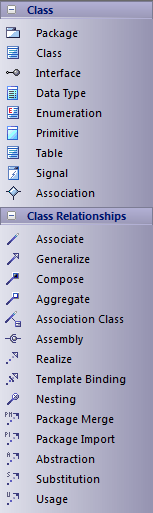

类工具箱页面
图片 |
详情 |
请参阅 |
---|---|---|
除非此处讨论,否则可以使用这些工具箱页面创建的每个元素和关系在“帮助”的“UML元素和UML连接器”部分中进行了描述。 您可以使用Table元素插入构造型Class,以便在数据建模中使用。 Association元素是一个n元关联,用于建模三个或更多元素之间的复杂关系。 |
行为图元素 结构图元素 UML连接器 表 N-Ary关联 |
笔记
- 要在当前打开的图表中添加元素,请单击相应的图标并将其拖动到图表上的位置; 根据提示设置元素名称和其他属性
- 要添加关系,请单击相应的图标,然后单击图中的start元素并拖动到end元素
