部署工具箱
“部署工具箱”提供了可用于在部署图中为系统的物理组件和部署结构建模的模型元素。部署组包含与系统的实际构建相关的元素 - 组成系统的硬件或软件组件(例如ActiveX DLL或Web服务器)以及运行这些组件的物理平台(节点)(例如Windows 2000)服务器),包括节点之间的物理连接。

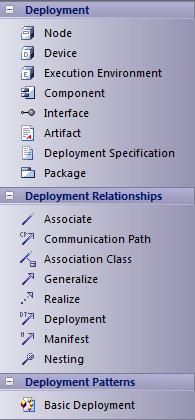

部署工具箱页面
图片 |
详情 |
请参阅 |
---|---|---|
除非此处讨论,否则可以使用这些工具箱页面创建的每个元素和关系在“帮助” 的“ UML元素和UML连接器”部分中进行了描述。 “基本部署”图标将基本部署模式添加到图表中,作为开发图表的起点(将图标拖到图表上以打开“添加模式<名称>到图表”对话框,然后单击“ )。 |
行为图元素 结构图元素 UML连接器 添加模式对话框 |
笔记
- 要在当前打开的图表中添加元素,请单击相应的图标并将其拖动到图表上的位置; 根据提示设置元素名称和其他属性
- 要添加关系,请单击相应的图标,然后单击图中的start元素并拖动到end元素
