State Toolbox用于开发StateMachine图,以显示Class或其他元素可能处于的可启用状态以及从一个状态到另一个状态的转换。这些图通常放在项目浏览器中的Class元素下,以说明特定元素随时间的变化情况。国家可以有子状态; 例如,Accelerate和Brake可能是Active的子状态。

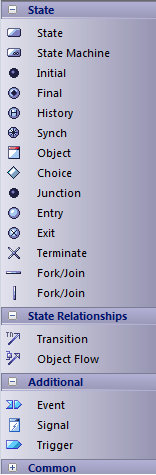

状态工具箱页面
图片 |
详情 |
请参阅 |
---|---|---|
除非此处讨论,否则可以使用这些工具箱页面创建的每个元素和关系在“帮助” 的“ UML元素和UML连接器”部分中进行了描述。
Event用于在StateMachine图上创建基本Send元素(默认值)或Receive元素。 |
行为图元素 结构图元素 UML连接器 事件 |
笔记
- 要在当前打开的图表中添加元素,请单击相应的图标并将其拖动到图表上的位置; 根据提示设置元素名称和其他属性
- 要添加关系,请单击相应的图标,然后单击图中的start元素并拖动到end元素
