组件图

组件图说明了组成系统的软件,嵌入式控制器等组件及其组织和依赖关系。

组件图具有比类图更高的抽象级别; 通常,组件在运行时由一个或多个类(或对象)实现。它们是构建块,构建起来以便最终组件可以包含系统的大部分。

您可以从Diagram Toolbox的“Component”页面生成组件图元素和连接器

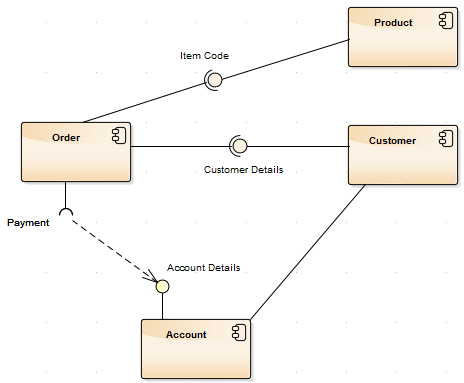

示例图

此图演示了许多组件及其相互关系。

装配连接器将Product和Customer提供的提供的接口连接到Order指定的所需接口。依赖关系将客户的关联帐户详细信息映射到所需的接口付款,也由订单指定。

组件图元素工具箱图标

图标

描述

也可以看看

包用于组织项目内容,但是当添加到图表时,它们可用于结构或关系描述。

打包组件是一个元素,它与图中的组件非常相似,但在项目浏览器中表现为一个包

包装组件

组件是系统的模块化部分,其行为由其提供的和所需的接口定义。

组件

类是一种对象类型的表示,它反映了系统中此类对象的结构和行为。

接口是实现者同意满足的行为(或合同)的规范。

接口

对象是运行时类的特定实例。

对象

端口定义分类器与其环境之间的交互。

端口

公开界面元素是一种图形方法,用于描述组件或复合结构图中组件,类或零件的所需或提供的接口

公开界面

工件是系统使用或生成的任何物理信息。

工件

文档工件是具有“文档”的刻板印象的工件。

文档工件

组件图连接器工具箱图标

图标

描述

也可以看看

程序集连接器将组件所需的接口(Component1)与另一个组件(Component2)提供的接口桥接,通常在组件图中。

部件

代表连接器在组件图上定义组件的外部端口和接口的内部组件。

代表

关联意味着两个模型元素具有关系,通常在一个或两个类中实现为实例变量。

关联

源对象实现或实现其目标对象。实现连接器用于用例,组件或需求图中,以表示模型中的可跟踪性和完整性。

实现

泛化用于表示继承。

泛化
