系统边界

描述

系统边界元素是用于定义概念边界的非UML元素。您可以使用“系统边界”来帮助对逻辑相关的元素进行分组（从可视角度来看，而不是作为UML模型的一部分）。

在UML上层结构规范v2.1.1中，系统边界在用例部分中进行了描述，因为系统边界通常用于指示将用例应用于另一个实体。在此上下文中，系统边界：

• 附上用例，和
• 通过“Select <Item>”对话框与类，组件或子系统（Actor）等分类器相关联

通过将系统边界 - 而不是用例 - 与分类器相关联，分类器作为用户链接到用例，但不作为所有者链接。

您还可以将Use Case定义为系统边界元素的分类器，以将系统边界中包含的元素（例如Activity图的各个部分）链接到它们在逻辑用例中的表示形式。

系统边界元素的元素属性包括名称，边框样式以及水平或垂直泳道的数量。您还可以更改系统边界的整体形状。

可以使用元素的上下文菜单将系统边界元素标记为“可选”。如果元素不可选，则可以单击“系统边界”空间中的其他元素，而不激活或选择“系统边界”本身。

笔记

• 系统边界是Image元素的基础，它允许您向图表添加图标或背景，自动显示图像管理器窗口，从中选择适当的图像
• 系统边界与用于捕获用户交互的边界元素不同，例如，分析图

工具箱图标

学到更多

• 用例
• 将用例映射到活动图（在线资源）
• 实例分类器
• 系统边界属性
• 边界

OMG UML规范

OMG UML规范（UML上部结构规范，v2.1.1，第594页）规定：

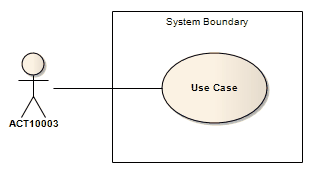

如果显示主题（或系统边界），则“用例”​​椭圆可视地位于系统边界矩形内。请注意，这并不一定意味着主题分类器拥有所包含的用例，而仅仅是用例适用于该分类器。
