对象图

对象图与类图密切相关，区别在于它描述了类的对象实例及其在某个时间点的关系。对象图不会显示与其对应的类图不同的体系结构，但反映了多样性以及实例化的类可以提供的角色。它们通过创建应用关系和类的不同情况，有助于理解复杂的类图

这可能看起来类似于复合结构图，它也模拟了运行时行为; 不同之处在于，对象图举例说明了静态类图，而复合结构图则反映了与静态对应图不同的运行时体系结构。对象图也可以是一种通信图（它还模拟对象之间的连接，但另外对每个路径上的事件进行排序）。

您可以从Diagram Toolbox的'Object'页面生成Object diagram元素和连接器。

示例图

此示例显示了一个简单的类图，其中连接了两个Class元素。

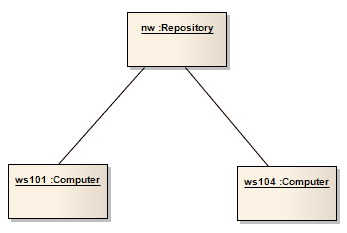

这些类被实例化为对象图中的对象。在这个模型中有两个计算机实例，它展示了对象图在考虑类在实践中可能具有的关系和交互时的用处。

对象图元素工具箱图标

图标	描述	请参阅
	Actor是系统的用户; 用户可以指模型中的人类用户，机器或甚至另一个系统或子系统。	行动
	对象是运行时Class的特定实例。	对象
	协作定义了一组协作角色及其连接器。	协作
	使用协作用于将“协作”定义的模式应用于复合结构图中的特定情境。	协作使用
	信息项元素表示数据的抽象，该数据可以在两个对象之间传送。	信息项目
	边界是一个刻板的对象，它模拟一些系统边界，通常是用户界面屏幕。	边界
	控制是一个构造型对象，用于为控制实体或管理器建模。	控制
	实体是一种构造型对象，它对存储或持久性机制进行建模，以捕获系统中的信息或知识。	实体

对象图连接器工具箱图标

图标	描述	请参阅
	信息流表示任何图中两个元素之间的信息项（信息项元素或分类器）的流。	信息流
	关联意味着两个模型元素具有关系，通常在一个或两个类中实现为实例变量。	关联
	依赖关系用于模拟用例，活动和结构图中的模型元素之间的各种依赖关系，甚至模型本身之间。	依赖
