添加多个元素

Enterprise Architect提供了一种工具,可以一次性快速创建要添加到图表中的多个元素。这有助于您组织一组元素 - 所有相同类型或类型的混合 - 并在将它们提交到图表和模型之前检查它们,在必要时重命名或删除一些元素。此工具的一个非常有用的功能是您可以导入一行文本行并自动从每一行创建一个新元素。您可以使用它来生成大量具有有意义名称的需求或业务规则元素,这些元素来自电子表格或规范中的源文档。

使用“创建多个元素”对话框设置新元素组。

此对话框有两种变体。你可以创建:

  • 通过多个键盘命令之一分隔元素,在这种情况下,对话框显示“名称”和“类型”列,或

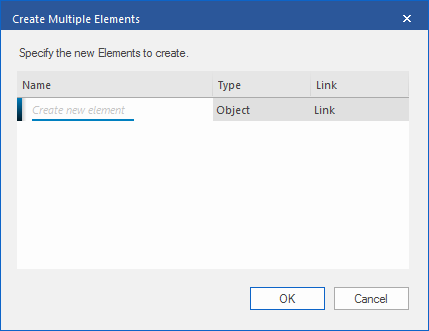

  • 使用“快速链接器”箭头与一个选定元素相关的元素,在这种情况下,对话框还提供“链接”列(如图所示),通过该列可以指定所选元素与新元素之间的关系

访问

在开放的图表上:

功能区

设计>元素>插入>插入多个新元素

键盘快捷键

插入键 >创建多个元素

空格键>创建多个元素

Ctrl +右键单击>创建多个元素

Shift +右键单击>创建多个元素

其他

将元素的“快速链接器”箭头拖动到图表上的空白区域,然后释放鼠标按钮>“创建多个元素”

创建元素组

在“创建多个元素”对话框中:

步骤

描述

请参阅

1

在“名称”列中,使用新元素的名称改写“ 创建新元素”文本。

2

在“类型”列中,单击该字段右侧的下拉箭头,然后选择所需的元素类型。

下拉列表中提供的类型是当前为图表选择的工具箱中列出的类型(或者,如果您使用Quick LInker箭头选择了该选项,则类型与快速链接器列表中的类型相同)。

3

选择类型将光标定位在下一行,“类型”字段设置为与从上一个元素中选择的元素类型相同的元素类型。

您只需键入下一个元素名称并按Enter键即可创建相同类型的另一个元素,或键入名称并重复步骤2以添加其他类型的元素。

4

如果已从“快速链接器”箭头菜单显示“创建多个元素”对话框,则对话框将显示所选元素与每个新元素之间关系类型的“链接”列。

单击下拉箭头并从列表中选择关系类型; 该列表与快速链接器提供的列表相同,并且包含源和元素类型的适当公共关系。

第一个选定的关系设置您在对话框中创建的下一个关系的默认值,您可以保留原样,也可以选择其他类型。

5

当您指定了一组完整的元素和关系后,您可以快速查看并在必要时使用对话框中的上下文菜单(请参阅“ 查看新元素”表)对其进行修改,然后再将其提交到图表和模型。

如果您对已定义所需对象感到满意,请单击“ 确定”按钮将它们添加到图表和模型中。

如果链接的元素需要具有其他结构(例如Activity和Action之间的Object Flow链接),则还会添加这些结构(在这种情况下,Activity上的ObjectNode和Action上的ActionPin)。

6

如果您决定不使用输入的名称创建元素,请按“ 取消”按钮将其全部删除并关闭对话框。

查看新元素

右键单击列表中的项目,以显示上下文菜单。

选项

描述

请参阅

添加新元素

将光标定位在下一个空的“名称”字段中,以便您键入元素名称。“类型”和“链接字段”默认为上一个条目中的值。

快捷方式:Ctrl + N.

编辑项目

将所选元素名称置于“编辑”模式,以使用其他名称键入。

您还可以通过单击字段并改写或从下拉列表中选择新值来更改名称,元素类型和链接类型。

快捷方式:输入密钥

删除项目

立即从对话框中删除所选项目。元素不会也不会存在于图表和模型中,因此不会链接到要检查的其他元素,包或图表。没有验证来确定是仅从图中删除元素,还是从图和模型中删除元素。

快捷方式:Ctrl + D.

从剪贴板导入名称

从Windows剪贴板插入多行文本,每行成为新元素的名称。元素类型和链接类型默认为最后定义的类型,您可以保留原样或根据需要进行更改。如果对话框太窄而无法显示元素名称,则可以调整其大小。

导入的文本可以来自内部或外部文件。系统将任意换行(Enter,Shift + EnterCtrl + Enter)作为文本字符串的结尾,因此是元素名称的结尾。
