交互概述图
交互概述图可视化其他交互图之间的协作，以说明服务于包含目的的控制流。由于交互概述图是活动图的变体，因此大多数图表符号与构建图表的过程相同。
决策点，分叉，联接，起点和终点是相同的。但是，不使用活动元素，而是使用矩形元素。这些元素有两种类型：
- 交互元素显示内联交互图，可以是四种类型中的任何一种（序列，时序，通信或交互概述）
- 交互发生元素是对现有交互图的引用：它们在视觉上由框架表示，在框架的标题空间中具有ref; 图表名称在框架内容中指示
要创建交互次数，只需将交互图从项目浏览器拖到交互概览图上即可。ref框架显示，封装了交互图的实例。
您可以从Diagram Toolbox的“Activity”页面生成交互概述图元素和连接器。
示例图

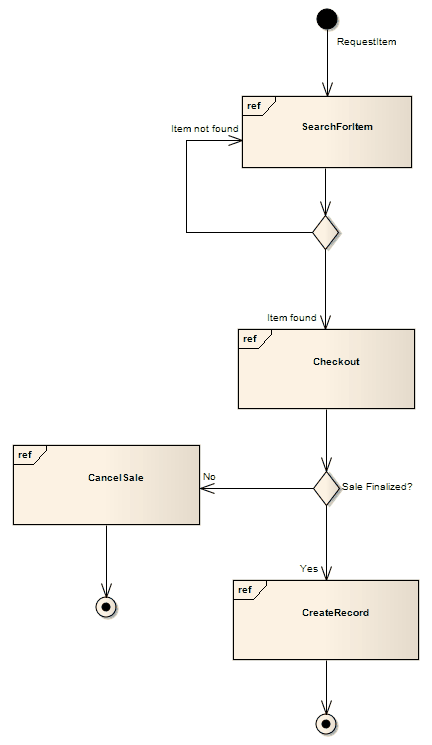

此图描绘了交互概述图中显示的示例销售流程，其中交互发生中抽象出子流程。
该图看起来与活动图非常相似，并且以相同的方式概念化; 当流程进入交互时，必须遵循相应交互的过程，然后才能使交互概述的流程前进。
交互概述图元素工具箱图标
图标 |
描述 |
请参阅 |
|---|---|---|
|
分区元素用于逻辑组织元素。 |
分区 |
|
决策是指示条件进展点的元素：如果条件为真，则处理继续单向; 如果没有，那么另一个。 |
决策 |
|
发送元素用于描述发送信号的动作。 |
发送 |
|
接收元素用于定义请求的接受或接收。 |
接收 |
|
同步状态对于指示并发路径是同步的很有用。它们用于拆分和重新加入并行处理的时段。 |
同步 |
|
初始元素定义调用Activity时的流的开始。 |
初始 |
|
最后一个元素，表示活动的完成; 到达决赛后，所有执行都将中止。 |
最后 |
|
流结束元素描述了系统的退出，而不是最终的活动，它表示活动的完成。 |
流结束 |
|
Enterprise Architect支持两种类型的区域元素：扩展区域和可中断活动区域。 扩展区域围绕要对输入数据施加多次的进程，对输入集合中的每个元素进行一次。 可中断活动区域围绕一组活动元素，所有活动元素都受到某些中断的影响，使得在中断（如果中断）时终止在该区域内传递的所有令牌。 |
区域 |
|
异常中断元素定义发生异常时要执行的操作组。 |
异常 |
|
合并节点将活动，分析和交互概览图中的许多备用流路径汇集在一起。 |
合并 |
|
导出 / 导入元素可用于：1）将单个流拆分为多个并发流，2）加入多个并发流或3）将多个传入流加入和分叉到多个流出流。 |
导出/导入 导出 导入 |
|
导出 / 导入：1）将单个流拆分为多个并发流，2）加入多个并发流或3）将多个传入流加入和分叉到多个流出流。 |
交互概述图连接器工具箱图标
图标 |
描述 |
请参阅 |
|---|---|---|
|
控制流是连接两个节点的连接器，为活动转换建模。 |
控制流 |
|
对象流连接两个元素，特定数据通过它，为活动转换建模。 |
对象流 |
|
中断流是用于为异常处理程序和可中断活动区域定义连接器的两个UML概念的连接。 |
中断流程 |
