交互

描述

您可以使用Interaction元素将交互图插入为Class元素的子元素。Interaction元素可以包含以下任何类型的图表:

  • 序列
  • 通讯
  • 定时

Enterprise Architect中的交互元素被视为其封装在其中的分类器的行为。它可以具有参数和返回类型,这些类型使用交互元素的“属性”对话框的“行为”选项卡进行建模。该元素被解释为生成的代码中包含类的方法(请参阅从行为模型生成代码主题)。

还可以将“交互”元素设置为序列图中的“交互次数”的分类器,或“活动”图中的“调用行为”操作的分类器。建立这样的关联(在行为和行为调用之间)有助于添加可以单独映射到关联行为的参数的参数。

笔记

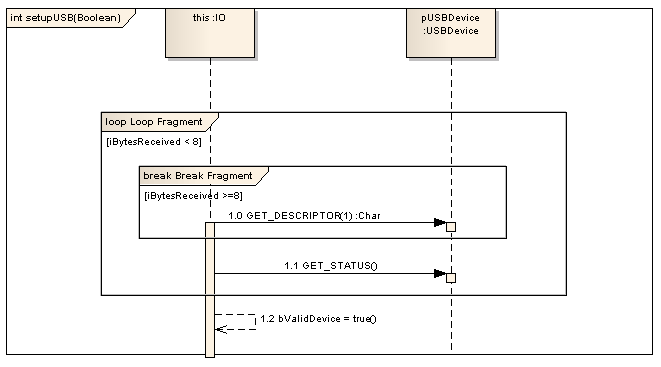

  • 行为代码生成引擎期望序列图及其所有关联的消息和组合片段被封装在交互元素(例如本例



    中的setupUSB )中(IO类在EAExample模型中可用,在'Systems Engineering Model | Implementation Model | Software')

  • “交互”图标列在“交互”工具箱的“附加”页面上,但只应通过图表或项目浏览器中的元素上下文菜单添加到元素中
