端点

描述

交互图(序列,计时,通信或交互概述)中使用端点以按顺序反映丢失或找到的消息。要对此进行建模,请将Endpoint元素拖到工作区上。

使用序列图,将消息从适当的生命线拖到端点。使用时序图,将生命线连接到端点的消息需要一些时序规范来绘制连接。

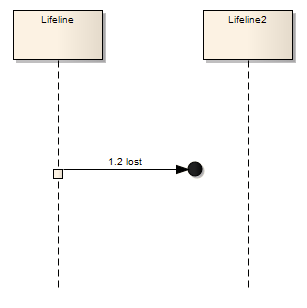

此示例描述了序列图中丢失的消息。

工具箱图标

学到更多

OMG UML规范:

OMG UML规范(UML上部结构规范,v2.1.1,第492页)规定:

丢失的消息是已知发送事件发生的消息,但没有接收事件发生。我们将此解释为因为消息从未到达目的地。

找到的消息是已知接收事件发生的消息,但没有(已知的)发送事件发生。我们将其解释为是因为消息的来源超出了描述的范围。例如,这可能是我们不想详细描述的噪音或其他活动。
