通信图
通信图是以与序列图大致相同的方式显示运行时元素之间的交互的图。但是,通信图用于可视化对象间关系,而序列图在可视化处理过程中更有效。
通信图采用有序的,标记的关联来说明处理。编号对于指示处理的顺序和嵌套很重要。编号方案可以是:
1
1.1
1.1.1
1.1.2
1.2,依此类推。
新的数字段开始于新的处理层,并且等同于方法调用。
您可以从Diagram Toolbox的“Communication”页面生成通信图元素和连接器。

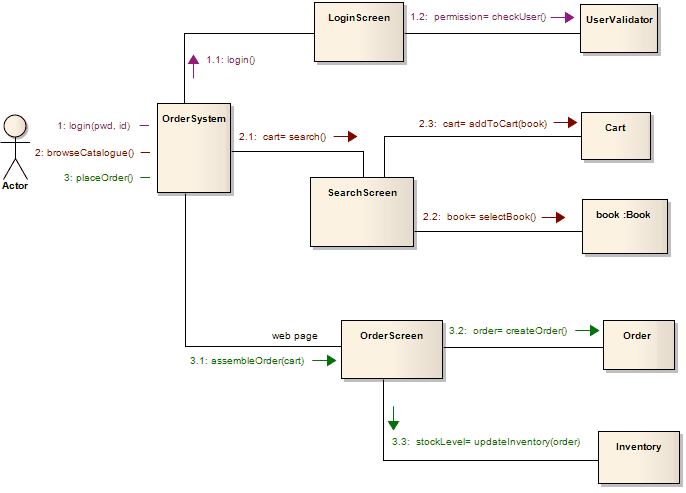

示例图
此示例说明了协作对象实例之间的通信图。请注意使用消息级别捕获相关流以及消息的不同颜色。
通信图元素工具箱图标
图标 |
描述 |
请参阅 |
---|---|---|
参与者是系统的用户; 用户可以指模型中的人类用户,机器或甚至另一个系统或子系统。 |
参与者 | |
对象是运行时类的特定实例。 |
对象 | |
边界是一个刻板的对象,它模拟一些系统边界,通常是用户界面屏幕。 |
边界 | |
控制元素表示组织和计划其他活动和元素的控制实体或管理者。 |
控制 | |
实体是一种构造型对象,它对存储或持久性机制进行建模,以捕获系统中的信息或知识。 |
实体 | |
包用于组织项目内容,但是当添加到图表时,它们可用于结构或关系描述。 |
包 |
通信图连接器工具箱图标
图标 |
描述 |
请参阅 |
---|---|---|
关联意味着两个模型元素具有关系,通常在一个或两个类中实现为实例变量。 |
关联 | |
嵌套连接器是另一种图形符号,用于表示元素在其他元素中的包含或嵌套。 |
嵌套 | |
实现连接器表示源对象实现或实现其目标对象。 |
实现 |
