时序图
时序图定义了时间范围内不同对象的行为。它提供了对象随时间变化状态和交互的直观表示。你可以用它来：
- 定义硬件驱动或嵌入式软件组件; 例如，用于燃料喷射系统或微波控制器的那些
- 指定时间驱动的业务流程
您可以从Diagram Toolbox的'Timing'页面生成Timing图元素和连接器。

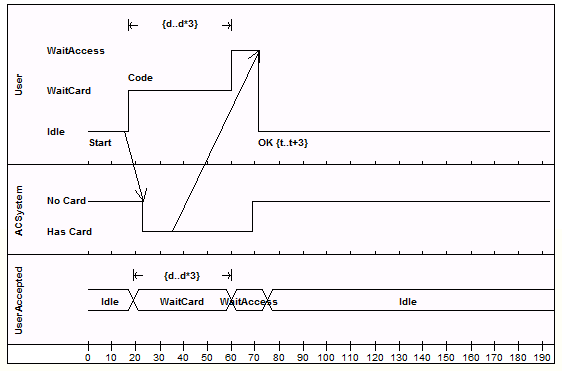

示例图
时间图元素工具箱图标
图标 |
描述 |
请参阅 |
|---|---|---|
|
状态生命线元素表示跨越一段时间的对象的状态，使用y轴的变化来表示状态之间的离散过渡。 |
状态生命线 |
|
价值生命线元素表示跨越一段时间的对象的状态，使用指示沿x轴的稳定状态的平行线。 |
价值生命线 |
|
消息标签是在生命线之间表示消息的另一种方式，这对于散布消息的“整理”时序图非常有用。 |
消息标签 |
|
消息端点元素定义时序图中状态或价值生命线的终止。 |
消息端点 |
|
图表门是一种简单的图形方式，用于指示消息可以传入和传出交互片段的点。 |
图表门 |
时序图连接器工具箱图标
图标 |
描述 |
请参阅 |
|---|---|---|
|
消息指示信息流或元素之间的控制转换。 |
消息 |
学到更多
