价值生命线

描述

生命线是物体在一段时间内所经过的路径，由x轴表示。有两种类型：价值生命线（此处定义）和状态生命线，两者都用于时序图。

价值生命线在图表中显示生命线的状态，平行线表示稳定状态。线之间的交叉表示状态的转变或变化。

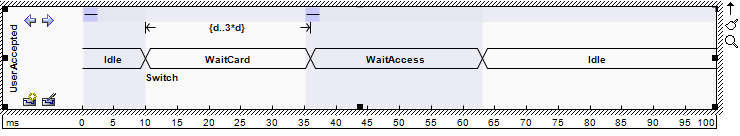

这是价值生命线的一个例子：

参见UML上部结构规范，v2.1.1，图14.30，p.520。

转换点属性

价值生命线由一组过渡点组成。可以使用以下属性定义每个转换点：

属性	描述
时间	指定状态更改的开始时间。
过渡到	表示生命线要更改的状态。
事件	描述发生的事件。
时间限制	指生命状态在生命线内变化所需的时间，或传递信息所需的时间。
时间观察	提供有关状态更改或已发送消息的时间的信息。
持续期限制	与生命线在特定州的时期有关。可以通过生命线内的状态变化或生命线收到消息来促使约束。
持续时间观察	指示特定状态下的生命线的间隔，从状态或消息接收的变化开始。

示例属性

在示例图中，10ms转换点具有以下属性：

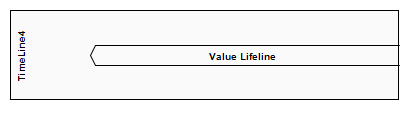

工具箱图标

学到更多

OMG UML规范：

OMG UML规范（UML上部结构规范，v2.1.1，第518页）规定：

显示可连接元素的值作为时间的函数。值明确表示为文本。交叉反映了价值变化的事件。
