消息标签

描述

消息标签是在Lifelines之间表示消息的另一种方式,这对于散布消息的“整理”时序图非常有用。要在生命线之间指示消息,请将源生命线中的连接器绘制到消息标签中。接下来,从另一个消息标签中将连接器绘制到目标生命线。请注意,标签名称必须匹配,以反映消息在两个消息标签之间发生。

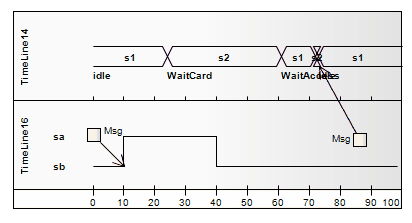

此图说明了如何使用消息标签在Lifelines之间构造消息。

工具箱图标

学到更多

OMG UML规范:

OMG UML规范(UML上部结构规范,v2.1.1,第518页)规定:

标签只是用于防止图表混乱的符号短线,其中许多信息在相距很远的生命线之间交叉图表。标签表示通过引入具有相同名称的标签可能会中断消息。
