图门

描述

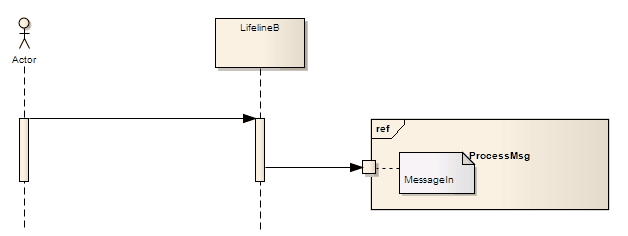

图表门是一种简单的图形方式，用于指示消息可以传入和传出交互片段的点。可能需要片段来接收或传递消息; 在内部，有序消息反映了这一要求，在片段的边界上指示了一个门。与此内部消息“同步”的任何外部消息必须相应地对应。门可以出现在交互图（序列，计时，通信或交互概述），交互事件和组合片段（指定表达式）上。

工具箱图标

学到更多

序列图
时序图
通信图
交互概述图
交互发生
组合片段

OMG UML规范：

OMG UML规范（UML上部结构规范，v2.1.1，p.480）规定：

Gate是一个连接点，用于将InteractionFragment外部的Message与InteractionFragment内的Message相关联...... Gates通过Messages连接。Gate实际上是OccurrenceSpecification的代表，它与Gate的范围不同。盖茨扮演着不同的角色：我们在交互上有正式的大门，在InteractionUses上有实际的大门，在CombinedFragments上有表达门。
