图框架

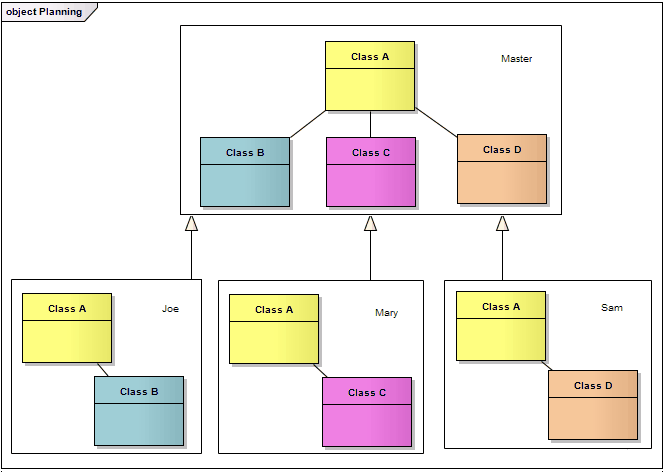

图表框架元素是从项目浏览器中删除到另一个图表的图表的再现。它是一种具有“交互操作员”参考的组合片段。但是，它可以在任何类型的图表上创建，并且不会以与其他组合碎片相同的方式创建。
将图表从项目浏览器拖放到打开的图表上时，会出现一个对话框，其中显示（以及其他）这些选项：
- 'Diagram Frame' - 图表框架插入到图表中，包含已删除图表的图像
- 'Diagram Reference' - 在框架标签中插入一个空框架，其中包含已删除图表的名称
在这两种情况下，对象都充当实际引用图的超链接。您还可以通过右键单击对象并选择元素“属性”选项来定义对象的属性以及其他元素。
图框架外观
您可以更改图表框架的外观，与其他元素一样，但是为此元素类型定制了可用选项。如果右键单击框架并选择“外观” Diagram Frame Appearance'选项，子菜单显示以下选项：
- 'Normal' - 具有可见框架标签的可见矩形框架的默认外观; 您可以使用此选项在使用其他选项之一后重置外观
- 'Boundary' - 隐藏Diagram Frame的框架标签
- 'Boundary With Name' - 隐藏框架标签的边框
- “仅限名称” - 隐藏图表框架和框架标签的边框，仅保留文本
- '隐藏' - 隐藏图框的边框和文本
如果设置为不可选，则框架将自动调整大小以适应图表的边界，从其默认大小扩展但不缩小。
请注意，显示在Enterprise Architect 14.0或更高版本下应用的Diagram Frames的图表将在版本14.0之前的版本中打开时在图表上绘制父对象。
笔记
- 您可以更改两个对象的大小，但不能将图表框架减小到小于所附图表的大小
- 您无法在图表框架内更改图表; 要编辑图表，请在框架内双击并编辑原始图表
- 图表框架元素与您可以设置的图表框架边框（使用“首选项”对话框的“图表”页面上的“图表框架”面板）在您打印的图表图像上不同，复制到文件或粘贴到其他工具; 将图表图像从剪贴板粘贴到另一个Enterprise Architect图表中是可能的，但不常见，在这种情况下，图像最初看起来与图表框架元素相同，但元素选项不适用于此图像
