可中断活动区域

描述

在活动图中,可中断活动区域围绕一组活动元素,所有活动元素都受到某些中断的影响,这样,如果引发中断,则终止在该区域内传递的所有令牌。当跨越中断流向外部元素发起流时,终止在可中断活动区域的范围内发生的任何处理。

您可以将可中断活动区域创建为区域的一个变体(另一个是扩展区域)。从工具箱中拖动“区域”图标时(例如,在“ UML活动”页面上),将显示一个提示,供您选择所需变体的单选按钮。

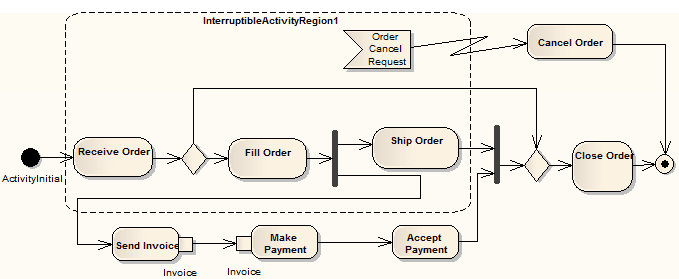

此示例说明订单取消会在收货,装货或装运阶段终止订单的任何处理。

参见UML上部结构规范,v2.1.1,图12.100,p.381。

工具箱图标

学到更多

OMG UML规范:

OMG UML规范(UML上部结构规范,v2.1.1,p.380)规定:

可中断区域包含活动节点。当令牌通过该区域指定的边缘离开可中断区域作为中断边缘时,该区域中的所有令牌和行为都被终止。
