分区

描述

Enterprise Architect支持两种类型的活动分区：

实际上，这些是相同的。它们在不影响令牌流的情况下对活动的操作进行分区，从而帮助构建活动的视图或部分。

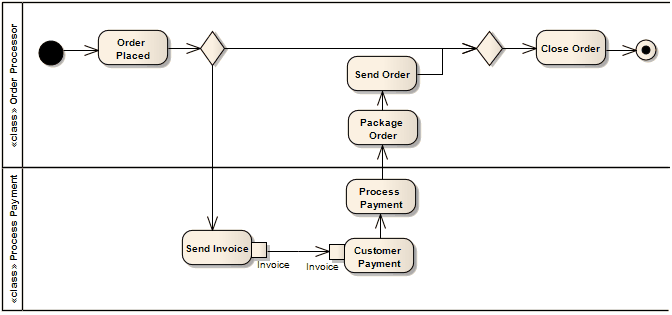

此示例描述了类流程支付和订单处理器之间的分区。

分区方向默认为水平。要将其转换为垂直分区，请右键单击它并选择“高级|” 垂直分区'选项。

您可以使用元素上下文菜单“Dockable”选项在图表上整齐地对齐和连接活动分区。对于分区，该选项默认为选中。

工具箱图标

学到更多

OMG UML规范：

OMG UML规范（UML上部结构规范，v2.1.1，p.341）规定：

分区将节点和边缘划分为约束并显示包含节点的视图。分区可以共享内容。它们通常对应于业务模型中的组织单位。它们可用于在活动的节点之间分配特征或资源。

OMG UML规范（UML上部结构规范，v2.1.1，p.341）也指出：

活动分区是一种用于识别具有某些共同特征的动作的活动组。
