决策

描述

决策是活动图或交互概述图的一个元素，它指示条件进展点：如果条件为True，则处理继续单向; 如果没有，那么另一个。

这也可以用作合并节点，因为可以合并（但不同步）多个备选流以形成一个流。这些示例显示了使用决策元素的这两种模式。

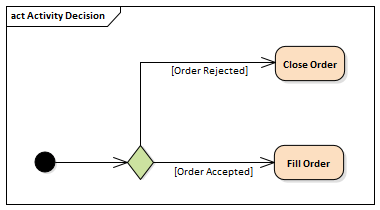

用作决定：

参见UML超结构规范，v2.1.1，图12.77，p。363。

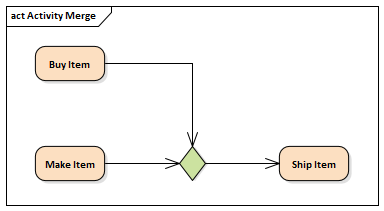

用作合并：

参见UML超结构规范，v2.1.1，图12.106，p。388。

笔记

移动图表通常不会影响Packages中元素的位置; 如果将图表从一个包移动到另一个包中，图中的所有元素都保留在原始包中

但是，Decision元素仅在一个图表中使用，在该图表之外没有任何意义，并且永远不会在任何其他图表中重复使用图。因此，如果移动包含这些元素的图表，则会将它们移动到包含该图表的新父包

工具箱图标

学到更多

OMG UML规范：

OMG UML规范（UML上部结构规范，v2.1.1，p.361（决策符号））规定：

决策节点是在输出流之间进行选择的控制节点。决策节点具有一个传入边缘和多个传出活动边缘。

OMG UML规范（UML上部结构规范，v2.1.1，p.387（合并符号））也指出：

合并节点是将多个备用流汇集在一起的控制节点。它不用于同步并发流，而是接受多个备用流中的一个...合并节点有多个入局边和一个出局边。
