活动分区

描述

Enterprise Architect支持两种类型的活动分区：

实际上，这些是相同的。它们在不影响令牌流的情况下对活动的操作进行分区，从而帮助构建活动的视图或部分。

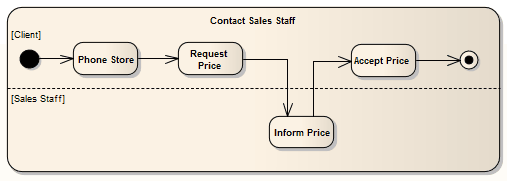

此处显示了功能分区活动的示例：

定义分区

步骤
右键单击Activity元素并选择“Advanced \|” 分区活动'选项。将显示“活动分区”对话框。
在“名称”字段中，键入分区的名称。单击“ 保存”按钮。
对要创建的每个分区重复步骤2。

步骤

右键单击Activity元素并选择“Advanced |” 分区活动'选项。

将显示“活动分区”对话框。

在“名称”字段中，键入分区的名称。

单击“ 保存”按钮。

对要创建的每个分区重复步骤2。

学到更多

OMG UML规范

OMG UML规范（UML上部结构规范，v2.1.1，p.341）规定：

分区将节点和边缘划分为约束并显示包含节点的视图。分区可以共享内容。它们通常对应于业务模型中的组织单位。它们可用于在活动的节点之间分配特征或资源。

OMG UML规范（UML上部结构规范，v2.1.1，p.341）也指出：

活动分区是一种用于识别具有某些共同特征的动作的活动组。
