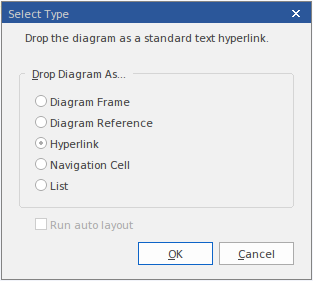

添加图表链接到图表

图框架

此选项创建一个Diagram Frame元素，其中包含已删除图表的图像，以及帧标签中已删除图表的名称。任何查看主机图的用户都可以双击图表框并打开目标图表进行查看，如果他们具有访问权限，则可以进行编辑。

图参考

此选项创建一个空的Diagram Frame元素，其中包含帧标签中已删除图表的名称。任何查看主机图的用户都可以双击图表框并打开目标图表进行查看，如果他们具有访问权限，则可以进行编辑。

超链接

此选项将超链接元素添加到图表中，其中包含没有框架的图表图标，后跟父包和目标图表的名称。双击此超链接将打开目标图。

您可以编辑超链接以指向另一个图表，或者不显示图表图标，方法是右键单击元素并选择“属性”选项。

您还可以通过将“ 超链接”图标从“公共”工具箱页面拖到主图上，右键单击元素并选择“属性”，然后从“类型”下拉列表中选择“图表”，创建相同的超链接元素。下面的清单。

导航单元

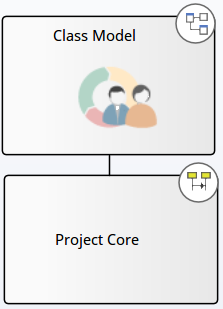

此选项创建一个导航单元（UMLDiagram元素），其中包含目标图的名称，并在右上角创建一个表示图类型的图标。在单击“ 确定”按钮后，将显示“选择图像”对话框，您可以从中选择表示图表性质的图形。您还可以从“图像列表”字段中选择图像的图表主题。如果您不想向元素添加图像，请单击“ 取消”按钮。

如果您正在使用图像，它将显示在元素的中心，目标图名称位于顶部。如果未使用图像，则名称将显示在元素的中心。

如果您随后决定更改或删除导航单元格中的图像，请右键单击该元素并选择“外观>选择导航图像”选项。将显示“选择图像”对话框，您只需单击其他图像，或者 - 只删除现有图像 - 单击“取消”按钮。

选择“导航单元格”选项还会启用“运行自动布局”复选框，您可以选中该复选框以自动调整导航单元格的布局，以形成单元格之间有10个单位间隔的网格。（单位在图属性中定义）。如果您不想调整单元格的布局，请在单击“确定”按钮之前清除该复选框。

当图表用户双击导航单元格时，将打开并显示其表示的目标图表。

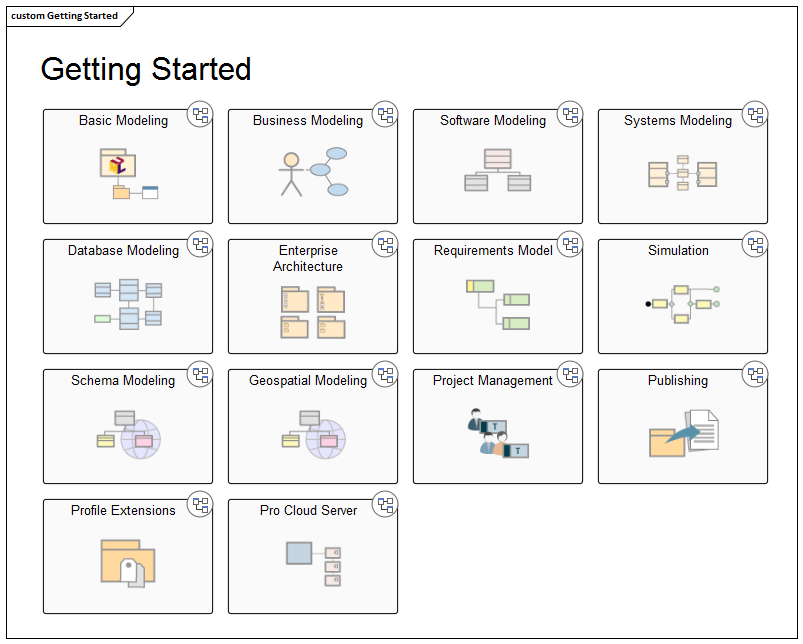

导航单元是用于为项目或网站创建“主页”页面的出色工具，如Sparx Systems示例模型的默认模型图所示。

它们也是识别和提供图表的工具，这些图表将在正式审查中进行审查。

如果在模型中使用导航单元，则会将构造型<< NavigationCell >>及其关联的形状脚本添加到模型中。然后，在早于13.5的Enterprise Architect构建中打开模型的用户可以使用此构造型创建更多导航单元，这些导航单元在功能上与版本13.5下的单元相同，尽管稍微有点基础。

目录

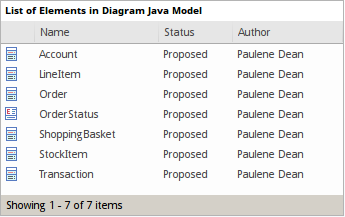

此选项创建一个模型视图图表，列出目标图中的元素。当您选择该选项并单击“ 确定”按钮时，“模型视图”元素“属性”对话框将显示在“图表详细信息>源”页面上，显示填充列表的SQL语句。单击“确定”按钮执行搜索并生成“元素列表”图表。
