Spring布局

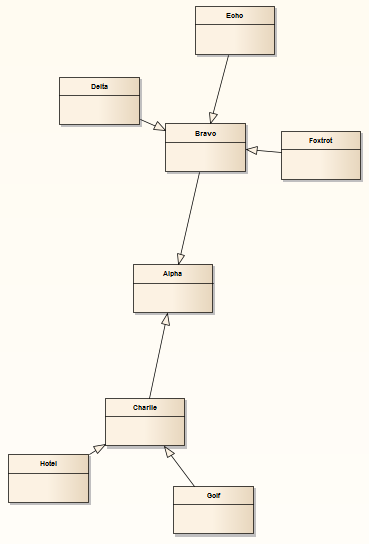

Spring布局使用力导向方法有机地排列所选元素。它采用物理类比来布置元素; 每个元素都被视为具有相同电荷的粒子，可以排斥其他元素。连接器充当弹簧（因此称为Spring布局），将连接的元素重新绘制在一起。该布局有利于突出显示相关对象的集群并识别图中的对称性。

调用Spring布局

步骤

描述

请参阅

1

按照一般布局图程序，在步骤2中选择“弹簧”。

 布局图

2

在“迭代”字段中，键入要执行以达到最终布局的迭代次数或舍入次数。

布局是经过多次迭代开发的; 取决于图的复杂性，增加迭代次数会产生更好的结果，但需要更长的时间来计算。

3

如果图表包含尺寸明显不同且可能在最终布局中重叠的元素，请选中“缩放以防止重叠”复选框以放大所选元素的位置（保留大小），直到没有元素重叠。
