Converge / Diverge布局

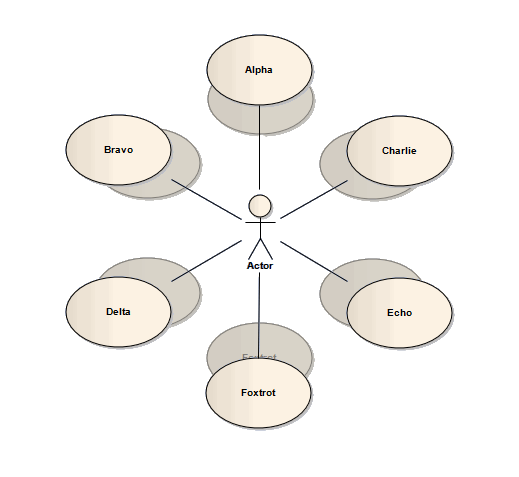

Converge布局将所选元素集吸引到其边界矩形的中心。相反，Diverge布局会将所选元素集排除在其边界矩形的中心之外。如果集合中的元素包含带有航点的连接器，Converge / Diverge布局也会尝试保持连接器角度。

调用Converge / Diverge布局

步骤

描述

请参阅

1

按照一般布局图程序，在步骤2中选择'Converge / Diverge'。

 布局图

2

选择所需布局方向的单选按钮：

  • Converge - 将所选元素集吸引到中心点
  • Diverge - 从中​​心点排斥所选元素集

3

将“金额（％）”滑块设置为所需的百分比。较小的百分比可以更好地控制布局的变化。

滑块确定元素朝向或远离中心点移动的距离; 移动是元素与中心点的当前距离乘以滑块上设置的百分比值。

在Converge布局中，元素向中心点移动; 在Diverge布局中，元素进一步远离中心点。
