圆形/椭圆形布局

圆形和椭圆形布局在计算布局圆弧的半径时,使用元素集中最大的水平和垂直元素边缘将所选元素排列成圆形或椭圆形图案。

调用圆形或椭圆形布局

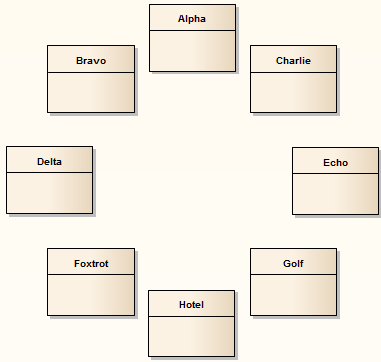

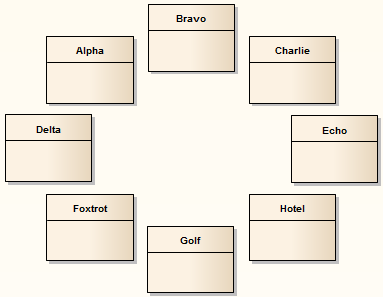

图A - 从上到下的布局

步骤

描述

请查阅

1

按照一般布局图程序,在步骤2中根据需要选择“圆”或“椭圆”。

布局图

2

单击“排序依据”字段中的下拉箭头,然后选择所需的排序参数:

  • 无 - 元素按照它们在原始图表中显示的顺序传递到指定的布局(从左到右,从上到下)
  • Area(Ascending) - 元素按照它们占用的屏幕空间的顺序传递到指定的布局,从最小到最大
  • Area(Descending) - 元素按照它们占用的屏幕空间的顺序传递到指定的布局,从最大到最小
  • 名称(升序) - 元素根据元素名称以字母数字顺序传递到指定的布局
  • 名称(降序) - 元素根据元素名称以反向字母数字顺序传递到指定的布局
  • 元素类型 - 元素按类型(例如,类,用例)按组别按字母数字顺序分组

3

在“展示位置”选项下,选择以下任一项:

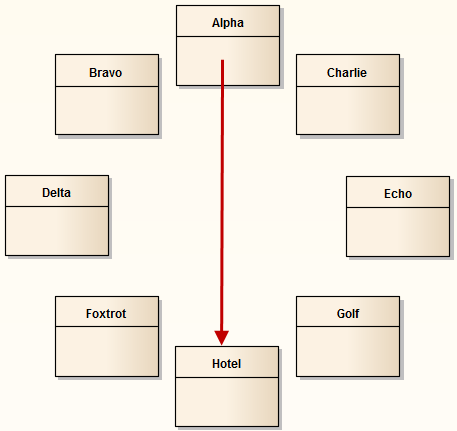

  • 从上到下 - 元素按所需顺序定位,在圆或椭圆的周边锯齿形,如图A所示
  • 圆形 - 元素按所需顺序放置,顺时针绕圆或椭圆的周长,如图B所示

4

选中“居中聚焦元素”复选框,将最后选择的元素(具有散列边框的元素)放在圆或椭圆的中心,如图C所示。

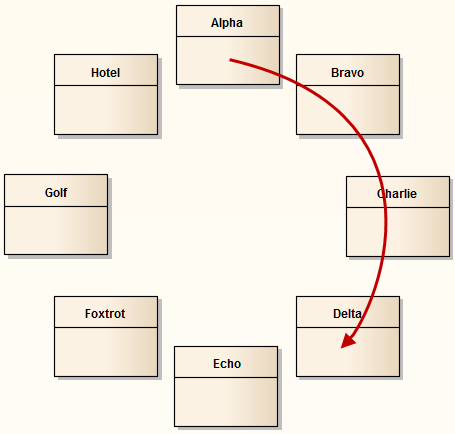

图B - 圆形布局

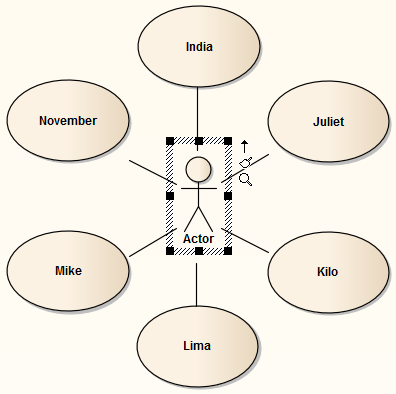

图C - 中心聚焦元素
