每页面布局

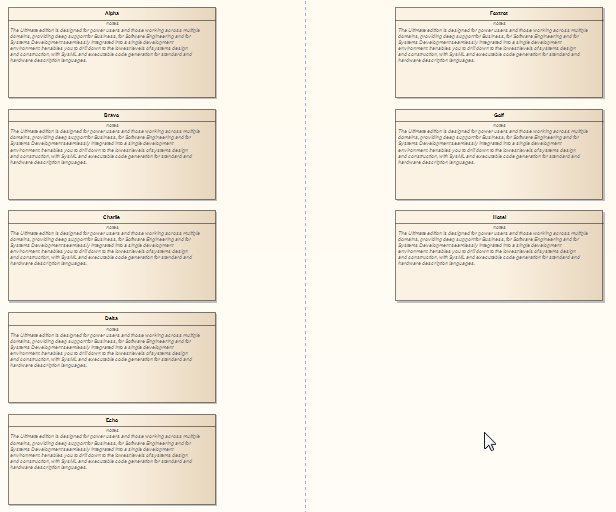

“每页”布局将每个图表页面划分为多个单元格,这些单元格包含所选元素。每页的单元格数由页面分布参数确定。

调用每页布局

步骤

描述

请参阅

1

按照一般布局图程序,在步骤2中选择“每页”。

布局图

2

单击“排序依据”字段中的下拉箭头,然后选择所需的排序参数:

  • 无 - 元素按照它们在原始图表中显示的顺序传递到指定的布局(从左到右,从上到下)
  • Area(Ascending) - 元素按照它们占用的屏幕空间的顺序传递到指定的布局,从最小到最大
  • Area(Descending) - 元素按照它们占用的屏幕空间的顺序传递到指定的布局,从最大到最小
  • 名称(升序) - 元素根据元素名称以字母数字顺序传递到指定的布局
  • 名称(降序) - 元素根据元素名称以反向字母数字顺序传递到指定的布局
  • 元素类型 - 元素按类型(例如,类,用例)按组别按字母数字顺序分组

3

在“填充(px)”字段中,键入单元格之间的垂直和水平距离(以像素为单位)。

4

选择适当的页面分发选项:

  • 自动分配:自动计算最佳单元数,同时考虑最大的水平和垂直元素边
  • 指定分布:手动输入每页网格尺寸

5

如果选择“指定分布”,则在“行”和“列”字段中键入所需的行数和列数。

6

选中“中心元素”复选框,将每个元素放在其单元格的中心; 否则元素放置默认为单元格的左上角。

7

在“ 起始页 ”字段中,键入开始页码编号的编号; 页面从左上角开始,向右水平继续。
