自动路线布局

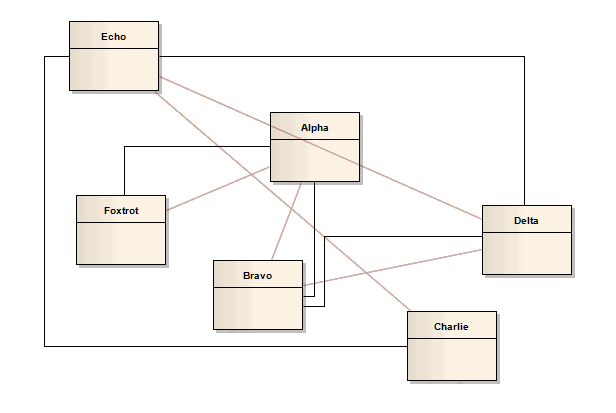

“自动路径”布局在所选元素之间正交路由连接器。布局试图找到两个连接元素之间的最短路径,同时最小化交叉。在此图中,原始连接器显示为红色。

调用Autoroute布局

步骤

描述

请参阅

1

按照一般布局图程序,在步骤2中选择“自动路由”。

布局图

2

在“单元格大小(px)”字段中,键入有效的连接器间隔(以像素为单位)。

在计算连接器路由时,算法将该图划分为由该字段值确定的大小的单元; 较小的单元尺寸导致连接器更紧密地放置在一起。

3

在“元素边距”字段中,键入连接器段和元素边框之间的间隔(以像素为单位)。
