框布局

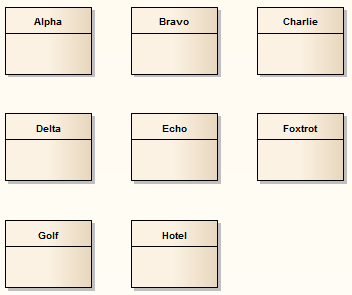

Box布局将所选元素集排列为方形网格。

框的尺寸由以下列数确定:

  • 您手动或设置
  • 系统自动设置为导致相同数量的列和行的值(例如,5,6,7,8或9个元素都将排列在三列矩形中)。

调用Box布局

步骤

描述

请参阅

1

按照一般布局图程序,在步骤2中选择“Box”。

布局图

2

单击“排序依据”字段中的下拉箭头,然后选择所需的排序参数:

  • 无 - 元素按照它们在原始图表中显示的顺序传递到指定的布局(从左到右,从上到下)
  • Area(Ascending) - 元素按照它们占用的屏幕空间的顺序传递到指定的布局,从最小到最大
  • Area(Descending) - 元素按照它们占用的屏幕空间的顺序传递到指定的布局,从最大到最小
  • 名称(升序) - 元素根据元素名称以字母数字顺序传递到指定的布局
  • 名称(降序) - 元素根据元素名称以反向字母数字顺序传递到指定的布局
  • 元素类型 - 元素按类型(例如,类,用例)按组别按字母数字顺序分组

3

在“填充(px)”字段中,键入元素之间的垂直和水平距离(以像素为单位)。

4

选择适当的元素分布选项:

  • 自动分配:自动计算框的尺寸(所选元素数量的平方根;例如,16个元素创建一个4x4框)
  • 指定分布:以列为单位手动定义框的宽度

如果选择“指定分发”,请在“列”字段中键入所需的列数。
