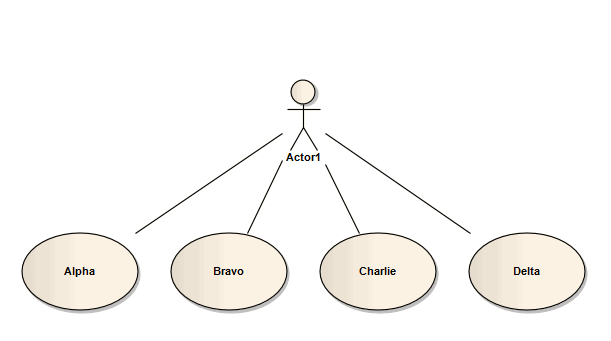

扇形关系布局

1

打开“ 布局工具”窗口 ; 之一：

• 选择“布局>工具>图表布局”功能区选项，或
• 右键单击主工具栏，然后选择“图表布局工具”选项

2

选择要在当前活动图上布置相关元素的单个元素。

3

单击“ 布局工具”窗口左上角按钮上的下拉箭头，然后选择“扇形”“关系”。

4

单击“排序依据”字段中的下拉箭头，然后选择所需的排序参数。

选项是：

• '无' - 元素按照它们在原始图表中显示的顺序（从左到右，从上到下）传递到指定的布局
• 'Area（Ascending）' - 元素按照它们占用的屏幕空间的顺序传递到指定的布局，从最小到最大
• 'Area（Descending）' - 元素按照它们占据的屏幕空间的顺序传递到指定的布局，从最大到最小
• 'Name（Ascending）' - 元素根据元素名称以字母数字顺序传递到指定的布局
• 'Name（Descending）' - 元素以反向字母数字顺序传递到指定的布局，基于元素名称
• '元素类型' - 元素按类型（例如，类，用例）分组，按名称按字母数字顺序按名称分组

5

在“填充（px）”字段中，键入所选元素及其相关元素之间所需的间隔（以像素为单位）。

6

选择要用于确定要布置的相关元素的连接器方向; 之一：

• 传入节点 - 布置以所选元素为目标的相关元素
• 传出节点 - 布置具有所选元素作为源的相关元素

7

在“扇形边”字段中，单击下拉箭头并指定所选元素的边缘，从中布置相关元素：

• 左 - 将相关元素排列在所选元素的左侧
• 右 - 将相关元素排列到所选元素的右侧
• 顶部 - 从所选元素的顶部排列相关元素
• 底部 - 从所选元素的底部排列相关元素
