显示类的实现接口

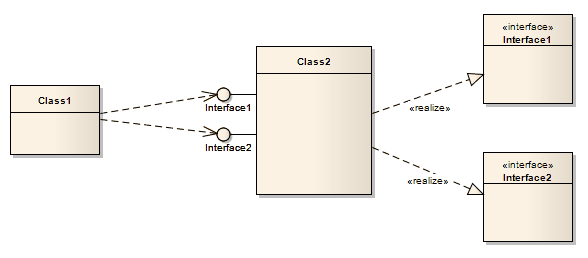

如果要建模直接由类实现的接口，则可以将每个接口渲染为“lollipop”样式的接口节点，该节点从类的左侧突出。

考虑这个例子：

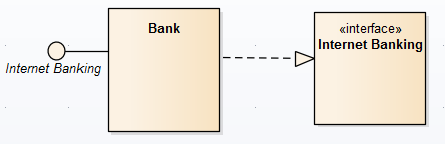

银行类实现（或提供）网上银行界面。如果要填充具有可见特征和属性的元素，该图将是对此简单关系的有用描述。但是，在具有更详细的实现（和依赖）接口的更复杂的图表中，您可能不希望显示定义每个元素的所有信息。因此，您可以将实现的接口表示为“lollipop”节点，并从图中移除原始接口元素（但不从模型中移除）。

接着

要描述类实现为节点的接口，请右键单击Class并选择“Features＆Properties |” 显示已实现的接口'。此设置仅适用于所选的类，并且可以随时更改。如果关闭该选项，则在此方案中，既不显示节点也不显示Interface元素。如果重新打开该选项，则会重新显示该节点。

笔记

有各种机制可以显示接口由一个对象实现并且另一个对象需要，包括使用Expose接口元素; 但是，表示此类交互的最简单方法是在“实现”对象和“使用”对象之间创建一个程序集连接器
