分叉

描述

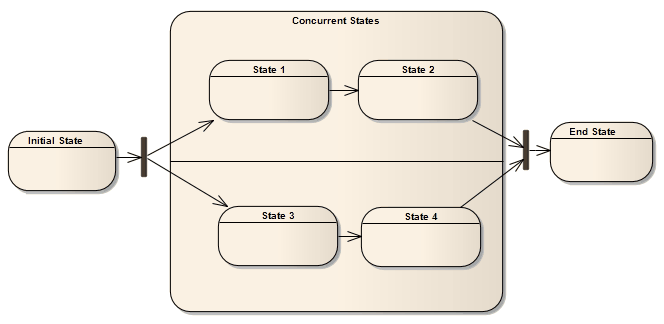

分叉元素用于活动图和状态机图。对于状态机图，分叉伪状态表示其传入转换来自单个状态，并且它具有多个传出转换。这些转换必须同时发生，需要使用并发区域，如复合状态中所示。与选择或连接点伪状态不同，分叉不得有触发器或防护装置。此图演示了一个分叉为两个并发区域的分叉伪状态，然后通过汇合伪状态返回到结束状态。

学到更多

OMG UML规范：

OMG UML规范（UML上部结构规范，v2.1.1，第538页）规定：

叉顶点用于将进入的过渡分成终止于正交目标顶点（即，复合状态的不同区域中的顶点）的两个或更多个过渡。从fork顶点传出的段不得有保护或触发器。
