工件

（基础）工件

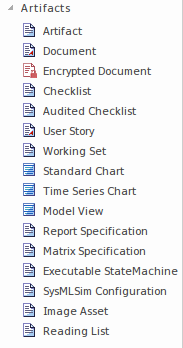

基础工件定义了流程中使用的外部工件以及流程中生成的内部工件，例如模型文件，源文件，数据库表，开发可交付成果或支持文档。工件表示的文件列在元素的“ 属性”窗口的“文件”选项卡上。

打开由工件代表的文件，单击图表，然后按在元素上按Ctrl + E。每个文件都可以在Diagram View工作区的单独选项卡上打开（如果文件可以在Enterprise Architect中打开），也可以在文件类型的默认Windows查看器/编辑器中打开（如果无法在Enterprise Architect中打开文件）。

文件也可以从“文件”选项卡（在Windows默认编辑器中打开）单独启动，对于具有关联文件的任何其他类型的元素也是如此。

文件工件

文件工件是具有“文档”的刻板印象的工件。您可以使用Diagram Toolbox的Artifacts，Component，Documentation或Deployment页面创建Document Artifact ，并将其与RTF文档或CSV文件相关联。

双击元素以显示“链接的文档编辑器”。创建链接文档后，图表上的Document Artifact元素在右下角显示“A”符号。

清单工件

清单工件提供了用于生成项目列表的工具，每个项目都带有一个复选框，用作清单。您可以将每个复选框设置为默认为选中或取消选中，并将所有选定的选项设置为灰显或突破，以便未选中的选项更加突出。然后，最终用户可以使用该元素来勾选已获得的项目或已完成的活动。

可以在“扩展需求”工具箱页面中找到此工件的一个版本 - 需求清单。这自动包含一个良好要求的十个特征，要求作者在检查他们的要求是否已设置为显示这些特征时勾选。

审核清单工件

此工件与核对表工件相同，不同之处在于它具有关联的“审核日志”页面，该页面标识对核对表所做的任何更改，何时进行更改，谁制作更改以及更改的内容。这是一个非常有用的项目管理工具，为使用清单添加了跟踪和责任。

加密文档工件

加密文档工件用于创建和保存自动加密的链接文档，并且无需输入密码即可在Enterprise Architect中打开和自动解密。因此，您可以使用生成的工件元素来记录敏感信息，通过分配密码可以防止一般访问。

将“加密文档”图标从“工具箱”的“工件”页面拖到图表上时，会显示一个提示，键入密码。输入此密码后，您可以创建链接文档。此后，当任何用户尝试打开文档时，将显示相同的密码提示。如果用户未提供您最初指定的密码，则文档将不会打开，而如果提供了正确的密码，则文档将被解密并打开，并且可以查看和编辑文本。

您无法更改密码，也无法从工件中删除链接文档（尽管您可以删除工件本身）。

显示“正常”链接文档的其他工具（例如“ 文档”窗口或报告生成器）将忽略加密文档。

加密文档在工具箱页面，图表和项目浏览器中以红色“文档”图标表示 - 。

用户故事

用户故事工件提供了一种在敏捷方法（如极限编程（XP））的上下文中记录业务用例的方法。在链接文档中，您可以定义业务系统必须提供的功能; 它以简单，简洁的格式捕捉需求的“谁”，“什么”和“为什么”。用户素材工件表现为文档工件，提示您选择基于文档的链接文档模板。

工作集工件

工作集工件定义了一个工作集，可以打开各种窗口，图表和视图，重新创建您经常使用的工作环境。

• 要创建或修改工作集，请右键单击该元素，然后选择“编辑工作集”选项
• 要执行工作集以打开定义的窗口和视图并执行任何命令，请双击该元素

标准图表

标准图表工件提供了用于生成模型中数据方面的饼图或条形图的工具。它将三个“图表详细信息”选项卡添加到元素“属性”对话框的标准选项卡中。

将元素添加到图表后，双击它。元素“属性”对话框将自动在“图表详细信息 - 源”选项卡中打开。定义图表类型和数据源，然后继续定义要应用的任何过滤器以及图表的显示方式。

定义图表后，只要打开父图表，它就会自动显示最新信息。

时间序列图

时间序列图表工件提供了用于生成模型属性随时间变化的线性图的工具。

将元素添加到图表后，双击它。元素“属性”对话框将自动在“图表详细信息 - 源”选项卡中打开。定义要从中提取数据的包，以及数据采样的时间间隔。然后继续定义图表的外观。

定义图表后，只要打开父图表，它就会自动显示最新信息。

模型视图

一个模型-视图-工件提供了在模型中的数据段，使用自定义的SQL检索所提取生成一个表格模型视图表的设施。

将元素添加到图表后，双击它。元素“属性”对话框将自动在“图表详细信息 - 源”选项卡中打开。定义SQL搜索以提取和制表信息。

定义图表后，只要打开父图表，它就会自动显示最新信息。

报告规范

报告规范工件封装了报告定义。在图表上创建元素后，双击它以显示“生成文档”对话框，在该对话框中输入报告参数并生成报告。

创建报告规范后，每次双击工件元素时，“生成文档”对话框将再次显示相同的报告参数。您可以继续生成相同的报告，或在必要时更改参数。如果更改参数，它们将重新显示，直到您再次更改它们为止，

矩阵规范

矩阵规范工件封装了关系矩阵配置文件定义。在图表上创建元素后，双击它以显示“矩阵规范”对话框，您可以在其中创建“配置文件”定义。Profile采用元素的名称。工件中定义的配置文件独立于包含工件元素的包，因此可以指定除父包之外的源包和目标包。

创建配置文件定义后，每次双击工件元素时，关系矩阵都会显示应用的配置文件。

要编辑配置文件，请右键单击工件并选择“文档|” 编辑Matrix Profile'选项。

可执行状态机

可执行状态机工件是通过模拟生成，构建（编译）和执行状态机或状态机复合体的代码的工具。

每个状态机都是类元素的子元素; 当您将类从项目浏览器拖到Artifact元素上时，它将作为Part粘贴在Artifact中。您可以将多个类 - 以及因此部件 - 粘贴到单个工件中。

设置了可执行状态的StateMachine工件后，可以使用工件上的简单上下文菜单选项对工件中绑定的所有状态机执行代码生成，构建和执行操作。

业务流程模拟

当BPSim仿真引擎已在您的系统上安装并注册时，业务流程仿真工件将显示在工具箱的“工件”页面中。您可以将Artifact用作 - 业务流程模拟配置的容器和访问点，该配置定义要模拟的业务流程模型以及在模拟期间应用的参数。

将工件拖动到图表上时，会显示一个提示，您可以从控件，资源，时间（时间）或全部三个角度选择创建BPSim配置。选择适当的选项; 将显示“ 配置BPSim”窗口。

BPSim结果图表

在您的系统上安装并注册BPSim仿真引擎后，BPSim结果图表和BPSim自定义结果图表工件将显示在工具箱的“工件”页面中。这些工件生成的图表反映了BPSim模拟的选定结果：

• BPSim结果图表 - 生成一个图表，反映一系列标准BPSim模拟的选定结果
• BPSim自定义结果图表 - 生成反映一系列自定义BPSim模拟结果的图表

对于其他图表工件，可以快速配置两种BPSim图表类型，以在折线图，二维条形图或三维条形图的变体中显示模拟结果。两个工件操作的结果都在业务流程模拟期间自动生成的结果工件中捕获。

SysMLSim配置

此工件提供对配置 SysML 模拟窗口的访问，并包含特定的SysML仿真配置。要访问“配置SysML模拟”窗口，请双击“工件”或右键单击并选择“显示SysML配置”选项。

图像资产

图像资源是用于在模型中存储图像的模型元素。您可以通过将“图像资源”图标拖到图表上并选择图像文件，或者将文件系统中的图像文件直接拖到图表上来创建它们。Enterprise Architect创建一个Image Asset Artifact，然后将Artifact中文件中的图像存储为“拥有的图像”。元素可以在图上显示为图像或矩形元素; 要在它们之间切换，请右键单击该对象，然后单击“显示所有图像”选项。

当工件显示为图像时，您可以双击它以显示元素“属性”对话框。如果工件以元素格式显示，则双击它将在图像的默认外部查看器中打开图像。

通过向Image Asset元素插入超链接，可以在模型文档中使用Image Asset图像，方法与图像管理器中的图像相同。在创建超链接时，系统会提示您选择要链接的对象类型; 单击“元素图像”，然后从列表中选择适当的图像资源元素。如果按住Ctrl并单击超链接，图像将显示在图像的默认外部查看器中。生成报告时，将使用其“拥有的图像”呈现超链接的“图像资源”元素。

阅读清单

阅读列表工件提供包含对任务或过程特别重要的信息的元素列表。目的是使每个元素的信息显示在“ 文档”窗口中，按照在阅读列表中组织元素的顺序。“文档”窗口提供“下一步”和“上一步”选项以在元素中移动。
