Enterprise Architect提供了许多选项,用于生成新的看板图或打开现有的看板图。打开图表后,您可以定义其结构,内容和外观。通过简单地向其添加看板属性,也可以将任何其他类型的图表配置为看板图表。这种强大的设计功能意味着包含一组用户故事的图表可以简单地更改为看板图表,团队可以立即开始使用这种灵活,精简的项目管理方法。

要定义看板图的结构,内容和外观,请使用“看板”对话框。

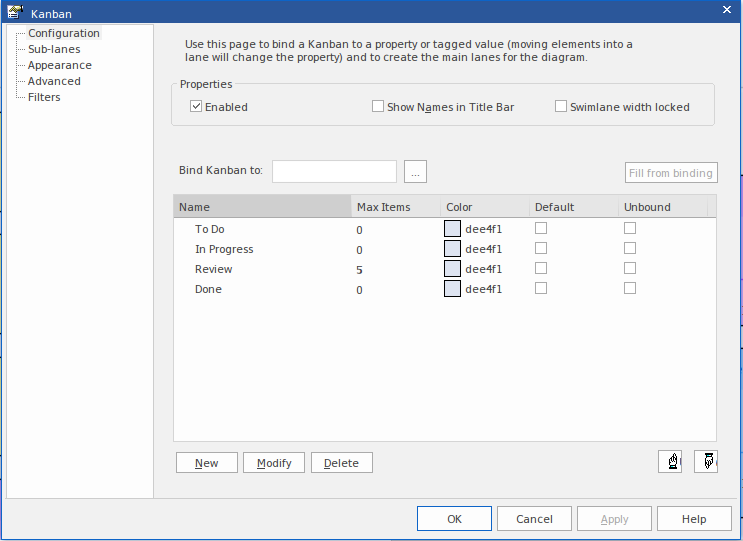

显示“看板”对话框时,默认为“配置”页面。您使用此页面:

  • 设置基本的看板属性,例如是否在图表上启用了看板,是否在图表的标题栏中显示了名称,以及每个泳道的宽度是否已锁定,以及
  • 在看板图上创建,修改和删除主要通道; 您可以:
         -手动创建车道,或定义的通道绑定,从而使车道的财产
            是从属性自动生成的,当您按一下从绑定按钮填充
         -添加未绑定到的属性车道
    对于每个您可以定义以下内容:
         - 在触发
            “溢出”指示符之前可以放置在通道中的最大元素数 - 通道
         的填充颜色
         - 是否是添加新元素的默认通道

访问

功能区

构造>任务管理>看板>(生成和/或打开看板图的选项)或

开始>协作>我的看板(显示个人默认看板图)

     然后

设计>图表>编辑>看板(在开放的看板图上)

上下文菜单

在看板图上,双击通道

在任何其他类型的图表上,右键单击背景| 看板

配置选项

选项

详情

请参阅

启用

选中该复选框以将任何看板功能应用于图表。如果未选中该复选框,则该图表将表现为非看板图。

在标题栏中显示名称

选中此复选框可在通道上方的图标题栏中显示通道名称(但不包括子通道名称)。一旦定义了车道,这些将是可见的。

锁定泳道宽度

选中此复选框可防止图表中的通道变窄或变宽。

将看板绑定到

单击按钮,然后选择要将通道绑定到的属性。这将是以下之一:

  • 元素,或
  • 标记值(仅限枚举或字符串类型)或
  • 无(使所有车道不受约束)。

如果选择“元素”,还可以选择其中一个属性“阶段”,“版本”,“优先级”(针对需求类型元素),“状态”或“作者”。

如果选择“标记值”,还可以选择“创建”新标记(只需键入名称)或“选择”现有标记。

在后一种情况下,将显示“看板标记值选择”对话框,您可以在其中单击相应的单选按钮,从“全局标记值列表中选择,或从“选定元素的标记值 ”列表中选择。单击“ 选择元素”按钮以浏览模型中任何位置的元素。

全局标记值或元素中的值将提供给“标记值”字段。单击该字段右侧的下拉箭头,然后从列出的值中选择参考标记值。单击“ 确定”按钮

“绑定看板到'字段现在显示元素属性或您选择的标记值。

填写绑定

如果您已选择要绑定看板通道的元素属性,请单击“ 从绑定中填充” 按钮以使用该属性的现有值填充通道列表。这将在为每个新值创建新通道之前删除所有旧通道。一旦以这种方式创建了通道,就可以重命名,重新排序和添加它们。

名称

可以使用“ 从装订中填充”按钮自动填充每个通道的名称你可以改写名字; 这些不必是唯一的,但它们不能是空白的。

最大项目

您可以设置每个通道中可放置的最大元素数。如果有人试图将元素移动到已达到或超过其最大数量的通道,则通道的标题将以您定义的“溢出”颜色显示,并在“外观”页面上启用。这给出了一个可视指示,表明可能需要采取措施来清除工作流程中似乎是瓶颈的事情。

颜色

几个或所有通道可以具有相同的填充颜色,或者您可以为每个通道设置不同的颜色,而与其他通道无关。或者:

  • 将“颜色”值设置为“默认”(在“首选项”对话框,“渐变和背景”页面上设置),或者
  • 使用所需颜色的十六进制代码编号改为“默认”,或
  • 单击下拉箭头,从显示的调色板中选择一种颜色

实际颜色显示在字段左侧的框中。

图梯度和背景

默认

您可以指定一个通道作为默认值; 也就是说,如果它们与绑定属性不匹配,则添加新元素的通道。例如,如果一个看板图被绑定到'优先级'并且具有通道'低','中'和'高',并且'低'作为默认值,当添加优先级为'未确定'的元素时,它将被置于默认的“低”通道中。您只能选择一个“默认”复选框; 单击复选框可清除之前选中的任何复选框。

预设值

Unbound属性实质上使主要通道与子通道相同。将元素移动到未绑定的通道会将元素的绑定属性设置为最左边的绑定通道。考虑使用这些通道的“阶段”看板图,按顺序:

  • 待办事项(默认,未绑定)
  • 实施(绑定)
  • 待办事项(不受约束)
  • 评论(绑定)
  • 待办事项(不受约束)
  • 部署(绑定)

新添加的元素将添加到最左侧的“待办事项”通道中,具有以前具有的任何优先级值。将它们移动到“实施”通道将把阶段设置为“实施”。实现完成后,元素可以在“Review”之前移动到“To Do”通道,而不会更新元素的相位,直到它移动到“Review”通道。

单击此按钮可在看板图上定义新通道。

修改

单击“车道”列表中的一行,然后单击此按钮将光标置于更新模式下的“名称”字段中,并突出显示正在修改的车道,以便更轻松地关注可能更改的字段。

删除

单击“车道”列表中的一行,然后单击此按钮以删除车道。

单击“车道”列表中的条目,然后单击此按钮可将列表中的条目向上移动一行,并在图表左侧移动一个车道。

单击“车道”列表中的条目,然后单击此按钮可将列表中的条目向下移动一行,并在图表右侧移动一条车道。

笔记

  • 看板图中的元素分别代表正在进行的工作; 您无法在图表上的元素之间创建连接器
  • 如果将看板定义应用于当前图表,则会隐藏图表上的所有连接器; 取消激活定义时,将再次显示连接器
  • 首次设置看板图时,图中没有任何已定义属性值的任何元素都将移动到图的右侧
  • 将元素移动到通道会自动将该元素的适当属性设置为通道所代表的值; 对于标记值,如果元素没有该标记,则将该元素添加到通道添加标记并将其设置为通道值
  • 看板图上的元素会自动调整以匹配它们所处的车道宽度,无论是在元素移动到车道时还是车道宽度发生变化时
  • 某些类型的元素会自动从看板图搜索中排除; 它们是:
         - 约束
         - 端口
         - 提供的接口
         - 必需的接口
         - 边界
         - 超链接
         - 状态节点(例如选择和连接)
         - 文本
         - Win32
         - 线框图
         - 包
    - 图框
         - 活动区域
         - 序列元素
         - 注
         - 标准图表
         -  模型视图
         - 时间序列图
