看板图选项 - 外观

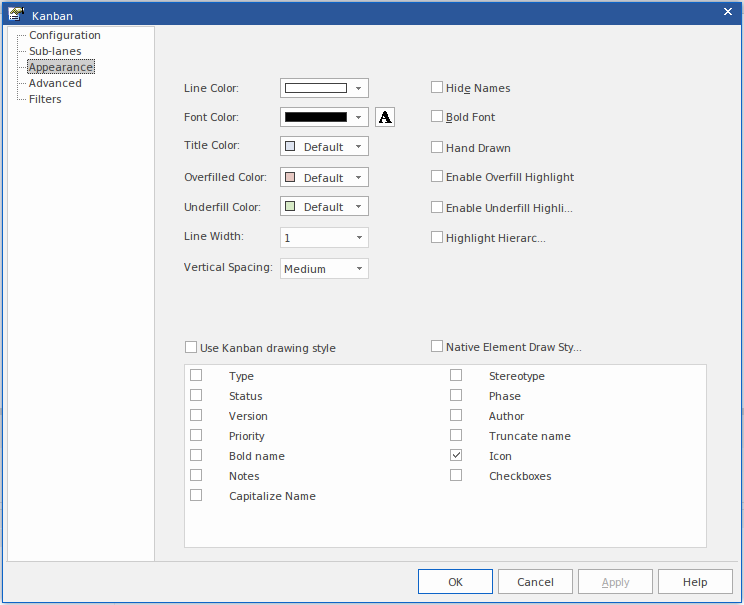

使用“外观”页面,您可以设置看板图表外观选项,例如线条和字体颜色以及手绘模式的使用。

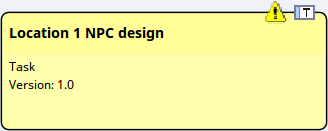

默认情况下,看板图上的对象使用信息视图样式绘制

此样式在元素的右上角显示一个图标,表示元素类型,左侧的三角形图标表示优先级 - 红色表示高优先级,黄色表示中等优先级。没有图标显示低优先级。对于各种其他元素属性,优先级也由元素主体中的一行文本表示。您可以通过从“外观”页面底部的列表中选择相应的复选框来指定显示哪些属性。

外观选项

选项

详情

请参阅

线条颜色

单击下拉箭头并选择显示通道边框的颜色此颜色不适用于子通道边框,子通道边框会自动设置为浅色或深色,以与通道填充颜色形成对比。

如果未显示所需的颜色,请单击“ 其他”按钮,从更宽范围的标准颜色中进行选择或定义自定义颜色。

边框样式自动设置为“凿刻”效果,以在背景上显示3D块的外观,背景颜色为线条颜色。如果将线条设置为浅色而非黑色,则效果更明显。

标准颜色 创建自定义颜色

字体颜色

单击下拉箭头,选择在看板通道和子通道标题中显示文本的颜色。

如果未显示所需的颜色,请单击“ 其他”按钮,从更宽范围的标准颜色中进行选择或定义自定义颜色。

创建自定义颜色 标准颜色

一个

单击此按钮可显示“字体”对话框,通过该对话框可以定义看板通道和子通道标题中文本的字体和样式,大小和效果。

如果您还在此处更改文本颜色,它将覆盖“字体颜色”字段的设置。

设置元素字体

标题颜色

单击下拉箭头并选择要在泳道标题单元格中使用的颜色(与可以单独应用于每个泳道本身的填充颜色分开)。

如果未显示所需的颜色,请单击“ 其他”按钮,从更宽范围的标准颜色中进行选择或定义自定义颜色。

标准颜色 创建自定义颜色

溢出的颜色

如果通道包含的元素数超过最大数量,则单击下拉箭头并选择用于填充通道标题单元格的颜色。在“车道”页面中,您可以在定义要使用的车道时设置最大元素数。

如果未显示所需的颜色,请单击“ 其他”按钮,从更宽范围的标准颜色中进行选择或定义自定义颜色。

创建自定义颜色 标准颜色

底部填充颜色

单击下拉箭头并选择用于填充通道标题单元格的颜色(如果列包含的元素数少于最大数量,换句话说有可用容量)。在“车道”页面中,您可以在定义要使用的车道时设置最大元素数。

如果未显示所需的颜色,请单击“ 其他”按钮,从更宽范围的标准颜色中进行选择或定义自定义颜色。

行宽

单击下拉箭头并选择看板通道边框的线宽 - 1(最薄),2或3(最厚)。

垂直间距

将其设置为“小”,“中”或“大”,以定义看板通道中元素之间的垂直分离程度。

隐藏名称

选中此复选框可隐藏通道名称和列标题单元格。

粗体

选中此复选框以粗体显示通道标题(如果它们的字体定义尚未将它们设置为粗体)。

手绘

选中此复选框可在“手绘”模式下显示看板通道和图表上的元素。

配置图表显示

启用溢出突出显示

选中此复选框可将“过度填充”颜色应用于通道标题单元格(如果它包含的元素多于定义的最大数字(请参阅新增))。

启用底部填充突出显示

如果通道包含的元素少于定义的最大数量,则选中此复选框可将“未充满”颜色应用于通道标题单元格; 也就是说,如果它有任何备用容量。

突出显示层次结构

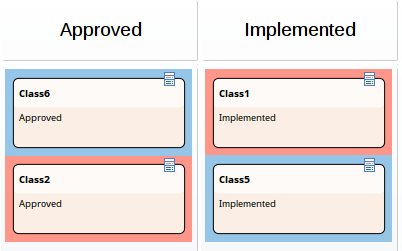

选中此复选框可通过在每个元素后面绘制彩色矩形来突出显示作为同一层次结构一部分的看板图上的元素。如果在同一图表中存在来自两个或更多层次结构的元素,则每个层次结构由与其他层次结构不同的背景矩形表示。在此图中,Class 1和Class 2都在一个层次结构中,Class 5和Class 6都在第二个层次结构中。

使用看板绘图样式

如果要将看板样式应用于此看板图上的元素,请选择此选项。此外,选中要在元素中显示的每个元素属性或特征的复选框:

  • 类型 - 显示元素类型
  • 状态 - 显示元素状态
  • 版本 - 显示元素版本
  • 优先级 - 显示元素优先级
  • 粗体名称 - 以粗体显示元素名称
  • 注释 - 显示看板图表元素中的元素注释
  • 大写名称 - 在看板图上以大写字母显示元素名称
  • Stereotype - 显示元素构造型
  • 阶段 - 显示元素阶段
  • 作者 - 显示元素作者的姓名
  • 截断名称 - 在元素名称接近元素边界时切断元素名称,而不是允许它环绕
  • 图标 - 默认选中; 取消选中此复选框会隐藏元素右上角的“类型”和“优先级”图标
  • 复选框 - 当看板图表上显示清单元素时,显示清单复选框和项目; 清单工件可以在看板图上绑定到优先级,此选项可以轻松查看按优先级组织的任何清单

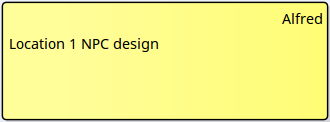

属性复选框直接链接到“使用看板绘图样式”选项。如果未选择该选项,则看板图上的元素具有更基本的外观,除了作者和元素名称之外没有显示任何属性。

原生元素绘图风格

选择此选项可以以原始矩形表示法样式呈现看板图上的元素,并显示元素可能具有的任何隔离专区。如果要显示隔离专区,则资源隔离专区对看板元素特别有用。此隔离专区列出已分配的资源,包括100%完成的资源。

请注意,元素宽度受元素所在通道宽度的限制,因此隔离专区中的功能可能会被截断。

笔记

  • 添加到看板图中的所有元素最初都具有相同的高度和间距,但高度可以随着可显示信息添加到元素而改变
  • 在看板图中,正常的元素外观选项不可操作; 只有看板外观选项生效
