看板任务
创建看板图
看板图是一个允许团队成员可视化表示为彩色卡片的工作项的板。董事会分为多个车道，团队成员在工作完成时将卡从左向右移动，为客户提供价值。
您可以通过获取现有图表并设置其看板属性来创建看板图表，但更容易使用MDG Technology for Kanban Diagrams提供的图表类型之一作为起点，然后更改其属性以适合您自己的项目。
步骤 |
描述 |
请参阅 |
|---|---|---|
|
1 |
在项目浏览器中，右键单击父包，然后选择“添加图”命令。 |
|
|
2 |

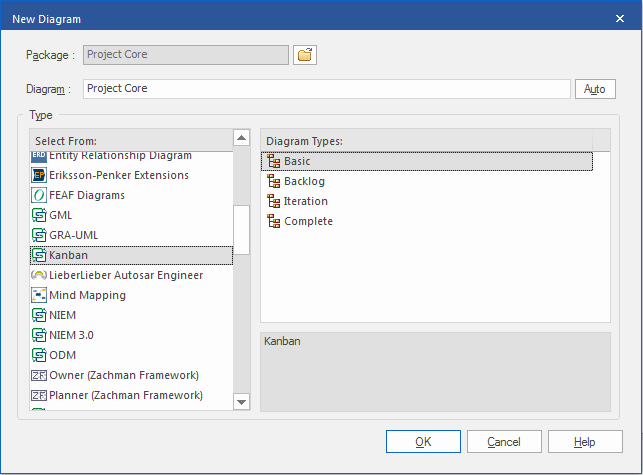

在“新建图”对话框中，使用“选择自”标题在左侧窗格中选择“软件构造>看板透视”，然后从右侧窗格中选择一种图表类型（基本，待办事项，迭代）并完成）。在“Diagram”字段中为新图表命名，然后单击“ 。
|
添加新图表 |
|
3 |
如果您在列表中找不到“看板”，则必须启用看板MDG技术。 |
管理MDG技术 |
将元素添加到看板图
工作项目在看板图上可视化表示，但首先必须添加到图表中。它们可以是存储库中已存在的元素，也可以是从看板工具箱中拖出并放到图表上的新元素。任何元素类型都可以显示在看板上，但最常见的类型是功能，用户故事，缺陷和更改，用例，方案和要求有时也会添加。
将元素拖放到看板图表时，添加的通道取决于图表是否定义了属性值，以及是否具有默认通道。如果看板图具有定义的属性值并且新元素的属性与其中一个通道匹配，则它将被添加到该通道。否则，如果没有提名默认车道，它将被移动到默认车道或最后一条车道的右侧。
您可以在“看板选项”对话框的“车道”页面上定义默认车道。
每当您打开使用MDG Technology for Kanban Diagrams创建的图表时，看板工具箱页面将自动打开。“工具箱”页面提供了一组默认元素，可用于表示看板图表上的工作单元，但可以添加任何类型的元素。
步骤 |
描述 |
|---|---|
|
1 |
打开看板图。该图工具箱应出现自动选择看板页面。
|
|
2 |
将元素从看板页面拖动到看板图表上。该页面提供了以下元素类型：
|
以显示“查找工具箱项”对话框并指定“看板”
导入看板工作流程模式
每个组织或团队通常都希望定义适合其所从事计划的自己的工作流程，并且每个组织或团队可能会为不同类型的计划定义多个工作流程。虽然这可以从头开始，但使用其中一个内置模式（“原样”或作为起点）要容易得多。工作流程可以由链接在一起的任意数量的看板板组成一个工作流程，例如三阶段工作流程将包含三个单独的板。每个电路板都可以配置任意数量的通道和子通道，代表工作流程中该部分的各个阶段。团队成员可以在单个板中以及构成整个工作流的板之间移动工作项。
看板工作流模型模式可帮助您快速设置单阶段，两阶段或三阶段工作流，使用和链接Backlog，迭代和完整看板图。
步骤 |
描述 |
请参阅 |
|---|---|---|
|
1 |
在项目浏览器中，选择用于创建工作流程模式的包。 |
|
|
2 |
点击项目浏览器标题，然后选择选项“从模式的新模式”，或按。将显示“ 模型向导”窗口。 |
|
|
3 |

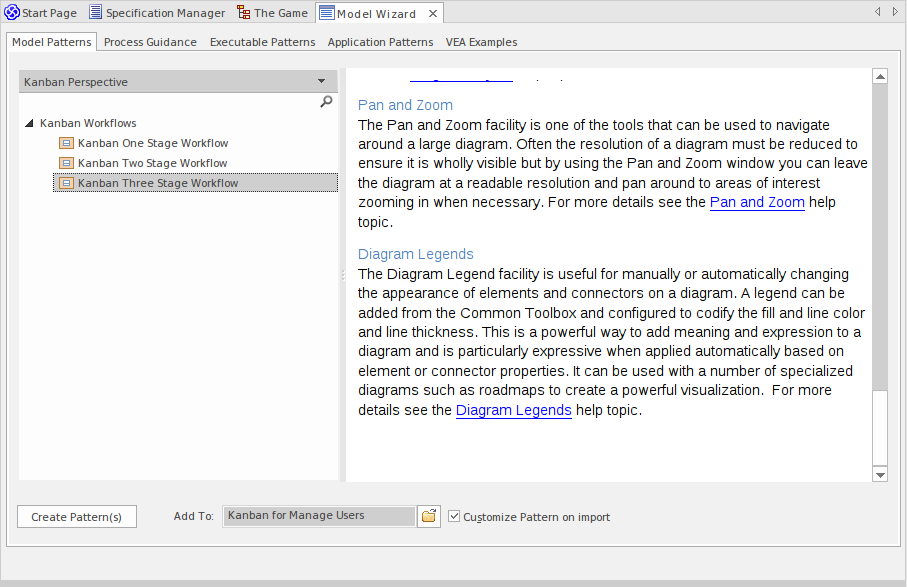

选择“模型模式”选项卡，然后单击“透视”下拉箭头并选择“项目管理>看板”。面板标题更改为“看板透视图”，面板显示您可以选择的三种工作流程模式。
单击其中一个图案时，右侧面板将显示示例图表以及有关使用该图案的有用信息的几个部分。
|
看板工作流模式 |
|
4 |
如果选中“导入时自定义模式”复选框，则会提示显示以选择要在模式中导入的包。每个模板包含一个自动选择的包。单击每个模式的“ 。 |
|
|
5 |
打开每个新图表并考虑它们是否适合您自己的工作流程首选项。提供的图表可以根据您的工作方式进行更改。 |
移动看板项目
工作项目通常从左到右流过看板，随着工作的进行，项目更接近为客户提供业务价值。在一个阶段的工作流程中，工作项目将通过一个单独的板块移动通过一系列通道，但在由多个看板板组成的工作流程中，项目也将从一个板块跳到下一个板块。例如，在两阶段工作流程中，存在积压板，并且将基于其优先级在板中优先考虑项目。然后，需要将Backlog中具有最高优先级的工作项移动到迭代板，实现者将把它们拉入正在进行的通道中。
在看板图中移动项目
在看板图中移动项目简单直观，可以通过将工作项从一个位置拖放到另一个位置来实现。如果物品在同一车道内移动，则其位置仅在该车道中改变。如果将项目拖动到不同的通道并且通道绑定到元素属性或用户定义的标记值，则项目属性或标记的值也将更改。
步骤 |
描述 |
|---|---|
|
1 |
选择看板图中的项目 |
|
2 |
将其拖放到同一车道或不同车道的新位置 |
笔记
当项目在通道之间移动并且通道绑定到属性或标记值时，属性或标记的值将自动更改。

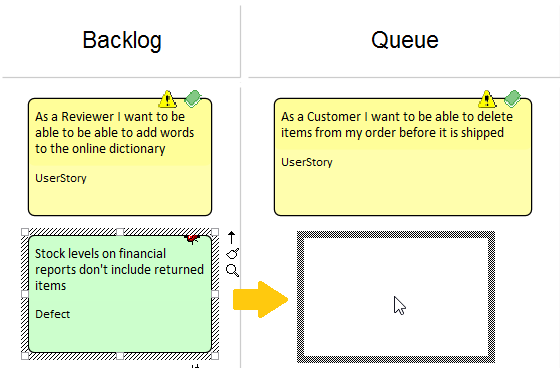

例子
在看板图之间移动物品
可以使用位于图表右侧的放置区域在看板之间移动项目。放置区域具有工作流程中其他图表的名称，并且可以通过在放置区域上拖放它们来简单地移动当前板上的元素。
要将工作项移动到另一个看板，只需将其拖动到相应的区域（与要移动元素的图表名称相同），然后选择“移至”以将元素移动到新图表或“在图表上创建链接” '在第二张图上创建一个链接而不从当前图中删除它。
步骤 |
描述 |
|---|---|
|
1 |
选择看板图中的项目。 |
|
2 |
将项目拖动到看板图车道的右侧。 |
|
3 |
将项目放在适当命名的drop zone元素上。 |
|
4 |
选择“移动到”将元素移动到新图表或“在图表上创建链接”以在第二个图表上创建链接，而不从当前图表中删除它 |
例子

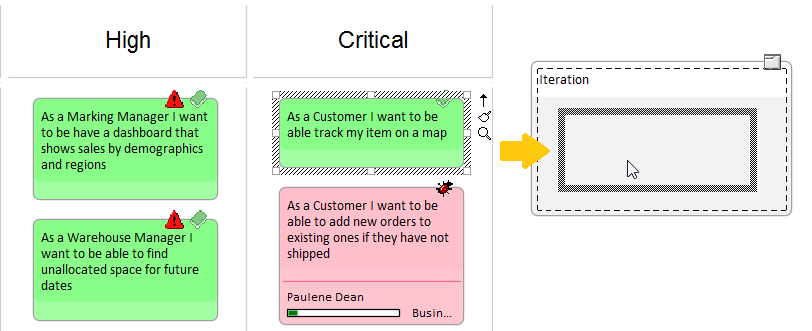

在此图中，表示缺陷的工作项正从Backlog Kanban板的关键通道移动到Iteration板。
搜索看板图
组织良好的存储库将有助于快速定位特定的看板图表，但在大型复杂的计划中，某些团队成员通常需要搜索看板。Enterprise Architect具有易于使用且复杂的搜索工具，内置搜索功能可查找存储库中的所有看板图。找到图表后，用户可以继续从左到右移动对象，为团队的工作做出贡献，专注于为客户提供价值。
步骤 |
描述 |
|---|---|
|
1 |
选择“构造>任务管理>看板>查找看板图”功能区选项。 将立即执行搜索，并在“ 在项目中查找”视图中列出已定位的图表。 |
|
2 |
双击要打开的任何看板图。 |
布局过滤面板
任何可观大小的项目通常都会有大量的飞行中的工作项，产品所有者和团队成员通常希望根据一系列条件过滤项目的选择，例如高优先级要求或适用于特别的利益相关者或人 这可以使用两个级别的过滤器来实现; 要么是权宜之计的要么是更复杂和持久的图表过滤器设施。
使用布局功能区过滤器面板可以实时快速过滤具有大量元素的看板图表。
- 访问“过滤器”面板。
- 选择Filter属性和运算符（如果适用），并指定搜索项。

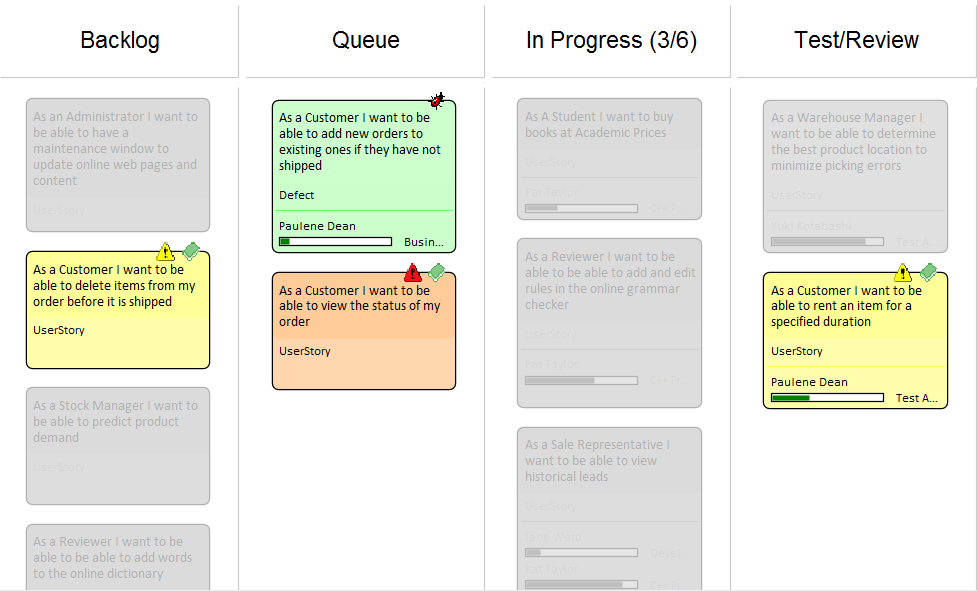

在过滤后的图表中将隐藏与指定条件不匹配的元素。
