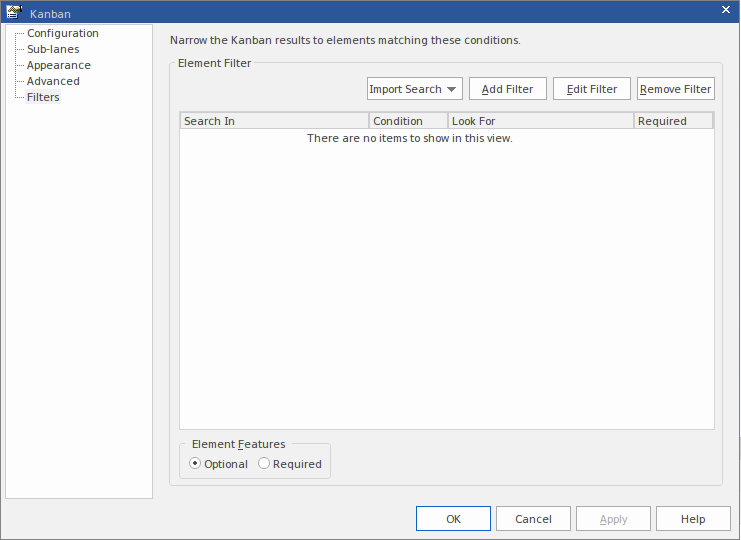

看板图选项 - 过滤器

如果要应用其他过滤,“过滤器”页面可以与“高级”页面上定义的包搜索结合使用。

可以导入已创建模型搜索,或者在此处创建新过滤器,就像在任何其他模型搜索中一样。

添加任何这些搜索或过滤器时,您还必须选择至少一个包以供搜索或过滤使用; 您可以在“看板”对话框的“高级”页面上执行此操作。

访问

功能区

构造>任务管理>看板>(生成和/或打开看板图的选项)或

开始>协作>我的看板(显示个人默认看板图)

     然后

设计>图表>编辑>看板>过滤器(在打开的看板图上)

上下文菜单

在看板图上,双击通道>过滤器

在任何其他类型的图表上,右键单击背景| 看板>过滤器

过滤选项

选项

详情

请参阅

导入搜索

单击此按钮可从外部XML文件(“从文件”)或当前模型(“从EA”)导入搜索。

元素过滤器

添加过滤器

单击此按钮可定义要自动添加到看板图表的元素的属性。

  • 请注意,并非所有元素类型都会添加到看板图表中; 排除类型列表包括Constraint,Note,Port,ProvidedInterface,RequiredInterface,Boundary,Hyperlink,StateNode,Text,GUIElement,Package,UMLDiagram,InterruptibleActivityRegion和ExpansionRegion
添加过滤器

编辑过滤器

单击此按钮可编辑列表中当前选定的过滤器。

可选/必需

如果过滤器将应用逻辑OR关系,请选择“可选”。如果过滤器将应用逻辑AND关系,请选择“必需”。

删除过滤器

单击此按钮可从列表中删除当前选定的过滤器。
