看板图选项 - 子车道

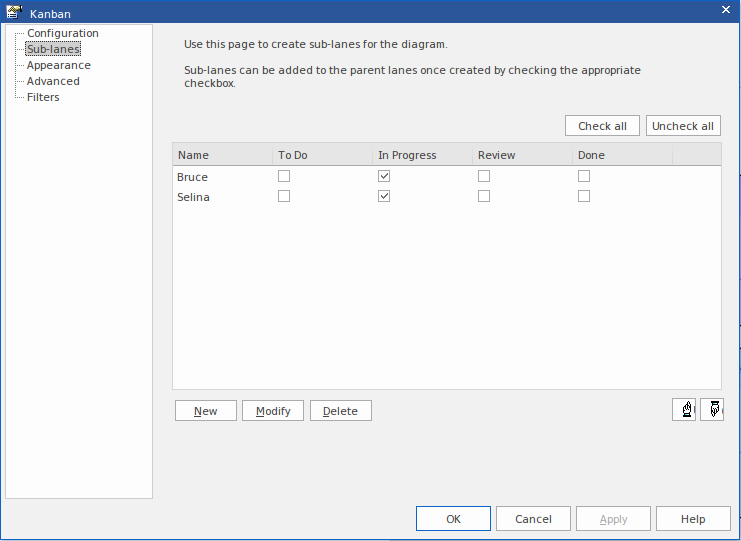

子通道是用于在工作流中定义另一个级别的有用设备; 例如，您可能希望将“正在进行”的通道划分为代表各个开发人员的多个子通道，或任何进入“正在进行”和“完成”的通道。“Sub-lane”页面可帮助您快速轻松地为看板图创建任意数量的新子通道。

访问

创建子车道

只需单击“ 新建”按钮即可添加子通道，然后在“名称”列中键入子通道名称。或者，您可以保留默认字符串“<anonymous>”以创建未命名的子通道，这对于组织具有大量元素的通道非常有用。然后，图表中车道的名称将自动添加到面板中。

创建子通道后，通过选中要包含子通道的每个通道的名称下的复选框，将每个通道应用于一个或多个父通道。要为每个泳道分配每个子泳道，您可以单击“全部检查”按钮，然后单击“ 取消全选”按钮清除此总分配。您还可以通过单击子通道名称以及向上和向下按钮来更改看板图中所有父通道的子通道顺序。

在特定的父车道列中，您可以将自定义排序应用于子车道，以便该车道中的子车道与不同车道中的相同子车道的顺序不同。对于已分配子通道的列（即，它包含选定的复选框），右键单击标题并选择“设置通道顺序”选项。将显示一个小对话框，您可以在其中单击子通道名称，然后使用上手和下手按钮将它们按所需顺序放置。单击“ 确定”按钮以清除对话框并应用子通道。如果已自定义子通道订单，则可以通过再次右键单击标题并选择“重置通道订单”选项将其返回到“全面”订单。

笔记

• 子通道与早期版本的Enterprise Architect不向后兼容; 如果您在版本12.1之前的系统版本中打开包含子通道的看板图表，则会从图表中永久删除子通道
• 看板图上的元素会自动调整以匹配它们所处的子道宽度，当元素移动到子道时和子道宽度更改时

学到更多

• 看板图选项
