协作使用

描述

使用协作用于将“协作”定义的模式应用于复合结构图中的特定情境

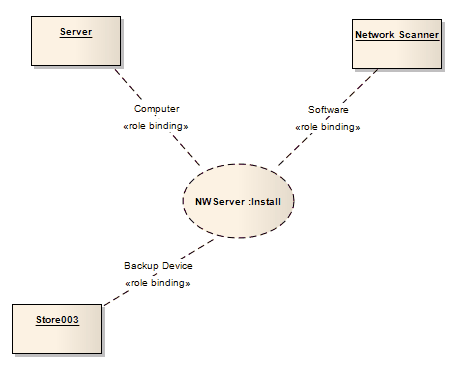

此示例显示协作安装的Use,NWServer,用于定义网络扫描程序的安装过程。此过程可以通过附加到Collaboration的交互来定义。(有关安装协作的表示,请参阅协作主题。)

要创建“协作使用”,请将图标从“工具箱”拖动到图表上。

工具箱图标

学到更多

OMG UML规范:

OMG UML规范(UML上部结构规范,v2.1.1,第173页)规定:

协作使用表示协作的一个特定用途,用于解释分类器属性之间的关系。协作使用通过将来自该上下文的特定实体绑定到协作的角色,显示协作所描述的模式如何应用于给定的上下文。根据上下文,这些实体可以是分类器的结构特征,实例规范,甚至是某些包含协作的角色。分类器中可能存在多次给定协作,每个协作涉及一组不同的角色和连接器。给定角色或连接器可能涉及相同或不同协作的多次出现。
