协作

描述

协作定义了一组协作角色及其连接器。这些用于在复合结构图中共同说明特定功能。协作应仅指定完成特定任务或功能所需的角色和属性。虽然在实践中行为及其角色可能涉及许多切向属性和属性，但隔离主要角色及其必要条件可简化和澄清行为，并提供重用。协作通常实现模式以应用于各种情况。

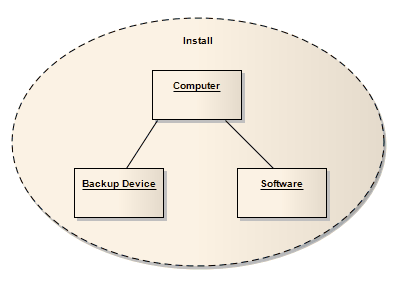

此示例说明了安装协作，其中三个角色（对象）已连接，如图所示。可以通过附加交互图（序列，计时，通信或交互概述）来演示此协作的过程。

要了解在特定情况下引用协作，请参阅协作使用帮助主题。

Enterprise Architect支持定型协作，以表示业务建模中的业务用例实现。

工具箱图标

学到更多

OMG UML规范：

OMG UML规范（UML上部结构规范，v2.1.1，第171页）规定：

协作描述了协作元素（角色）的结构，每个协作元素执行专门的功能，它们共同完成一些所需的功能。其主要目的是解释系统如何工作，因此，它通常只包含那些被认为与解释相关的现实方面。
