看板的MDG技术

用于看板图的MDG技术提供了支持看板图创建的图表类型和模式。虽然可以从大多数UML图表类型创建看板图表并从头开始设计工作流程，但这些图表类型和模式可帮助您生成符合要求的看板，然后调整设置以适应，从而节省时间和精力。

模式模式：三阶段工作流程

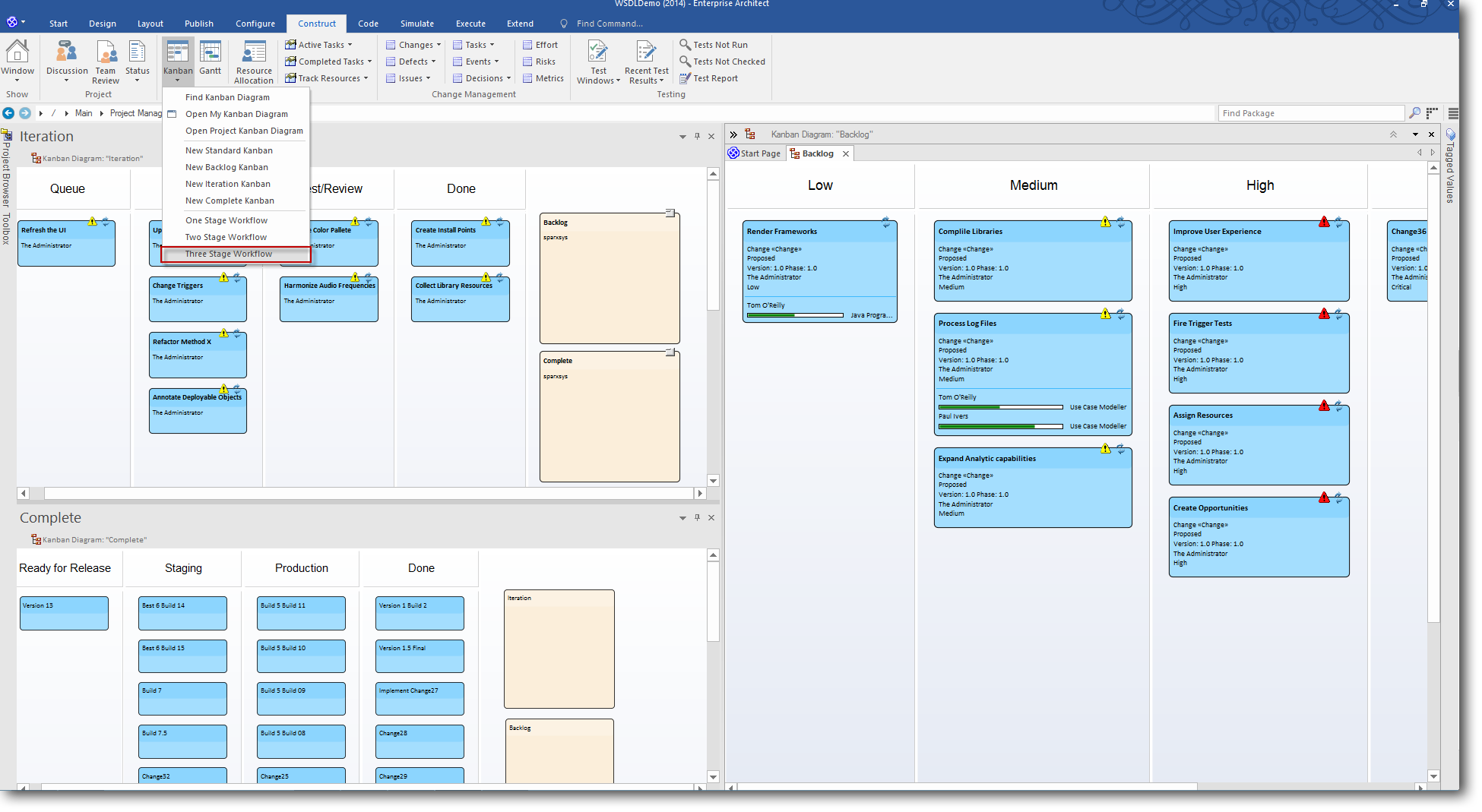

此图显示了作为模型模式“三阶段工作流程”的一部分包含的看板图。

访问

在“MDG Technologies”对话框的“技术”面板中，选择“看板”，然后单击“启用”复选框并单击“ 确定”按钮。

功能区

专业>技术>管理

看板图类型

用于看板图的MDG技术提供了四种预定义的看板图，如此处所述。要创建其中一个图表，请打开“新图表”对话框，使用“选择自”标题在左侧窗格中选择“软件构造>看板透视图”，然后从右侧选择一种图表类型窗格。

图表类型	描述
基本	基本看板图包含以下这些通道：积压队列进行中完成 Basic Kanban图没有绑定到任何元素属性的通道。
积压	Backlog看板图包含这些通道：低中高危急通道绑定到元素优先级，因此通道之间的移动元素将自动将其优先级更新为通道的名称。
迭代	迭代看板图包含以下这些通道：队列进行中测/评审完成通道绑定到元素Phase，因此通道之间的移动元素将自动将其Phase更新为通道的名称。
完成	完整看板图包含以下这些通道：准备发布分期生产完成通道绑定到元素Phase，因此通道之间的移动元素将自动将其Phase更新为通道的名称。

看板工作流模式

看板工作流模型模式可帮助您快速设置一个，两个或三个阶段的工作流程，使用和链接Backlog，Iteration和Complete Kanban图表。

工作流程模式	描述
1阶段工作流程模式	1阶段工作流模式包含单个看板图，其中包含待办事项，队列，进行中，测试/审阅，完成和部署通道。这些通道链接到元素的Phase属性，因此通道之间的移动元素将自动将其Phase更新为通道的名称。
2阶段工作流程模式	2阶段工作流程模式包含两个相关的看板图表：具有低，中，高和关键通道的Backlog看板图表链接到元素的Priority属性，以便在通道之间移动元素将自动更新优先级到通道的名称，并且具有队列，进行中，测试/审查，完成和部署链接到元素的Phase属性的Iteration Kanban图，以便在通道之间移动元素将自动将其Phase更新为通道的名称每个图表还有一个放置区域，可帮助您在图表之间轻松移动元素。只需将元素拖到适当的区域（具有要移动元素的图表名称），然后选择“移动到”以将元素移动到新图表，或选择“在图表上创建链接”以在第二个上创建链接图表没有从当前图表中删除它。
3阶段工作流程模式	3阶段工作流程模式包含三个相关的看板图表：具有低，中，高和关键通道的Backlog看板图表链接到元素的Priority属性，以便通道之间的移动元素将自动更新优先级到通道的名称迭代看板图，其中包含与元素的Phase属性相关联的Queue，In Progress，Test / Review和Done通道，以便在通道之间移动元素将自动将其Phase更新为通道的名称，并且带有Ready for Release，Staging和Production通道的完整看板图，链接到元素的Phase属性，因此通道之间的移动元素将自动将其Phase更新为通道的名称每个图表还有一个放置区域，可帮助您在图表之间轻松移动元素。只需将元素拖到适当的区域（具有要移动元素的图表名称），然后选择“移动到”以将元素移动到新图表，或选择“在图表上创建链接”以在第二个上创建链接图表没有从当前图表中删除它。

工作流程模式

描述

1阶段工作流程模式

1阶段工作流模式包含单个看板图，其中包含待办事项，队列，进行中，测试/审阅，完成和部署通道。这些通道链接到元素的Phase属性，因此通道之间的移动元素将自动将其Phase更新为通道的名称。

2阶段工作流程模式

2阶段工作流程模式包含两个相关的看板图表：

具有低，中，高和关键通道的Backlog看板图表链接到元素的Priority属性，以便在通道之间移动元素将自动更新优先级到通道的名称，并且

具有队列，进行中，测试/审查，完成和部署链接到元素的Phase属性的Iteration Kanban图，以便在通道之间移动元素将自动将其Phase更新为通道的名称

每个图表还有一个放置区域，可帮助您在图表之间轻松移动元素。只需将元素拖到适当的区域（具有要移动元素的图表名称），然后选择“移动到”以将元素移动到新图表，或选择“在图表上创建链接”以在第二个上创建链接图表没有从当前图表中删除它。

3阶段工作流程模式

3阶段工作流程模式包含三个相关的看板图表：

具有低，中，高和关键通道的Backlog看板图表链接到元素的Priority属性，以便通道之间的移动元素将自动更新优先级到通道的名称

迭代看板图，其中包含与元素的Phase属性相关联的Queue，In Progress，Test / Review和Done通道，以便在通道之间移动元素将自动将其Phase更新为通道的名称，并且

带有Ready for Release，Staging和Production通道的完整看板图，链接到元素的Phase属性，因此通道之间的移动元素将自动将其Phase更新为通道的名称
