模型发布

Enterprise Architect拥有先进而灵活的文档引擎,可帮助您直接从模型,文档或网页格式创建和传播高质量且完全可自定义的文档。构建模型的一个基本原因是传达思想和概念,并创建系统或过程的共享视图。虽然许多用户可以在Enterprise Architect中查看模型,但在某些情况下需要屏幕可查看或打印的文档。模型驱动的文档生成是一种强大的生产力工具,因为当模型更改时,文档可以自动重新生成,从而节省时间和资源并减少出错的可能性。精心设计的多功能内置模板可帮助您生成开箱即用的高质量文档。

项目管理和战略信息也可以生成一系列图表和图形,提供重要项目数据的视觉引人注目的表示。图表是可配置的,可以包含在文档中,也可以在图表中直观显示,或者合并到管理演示文稿中。


示例报告

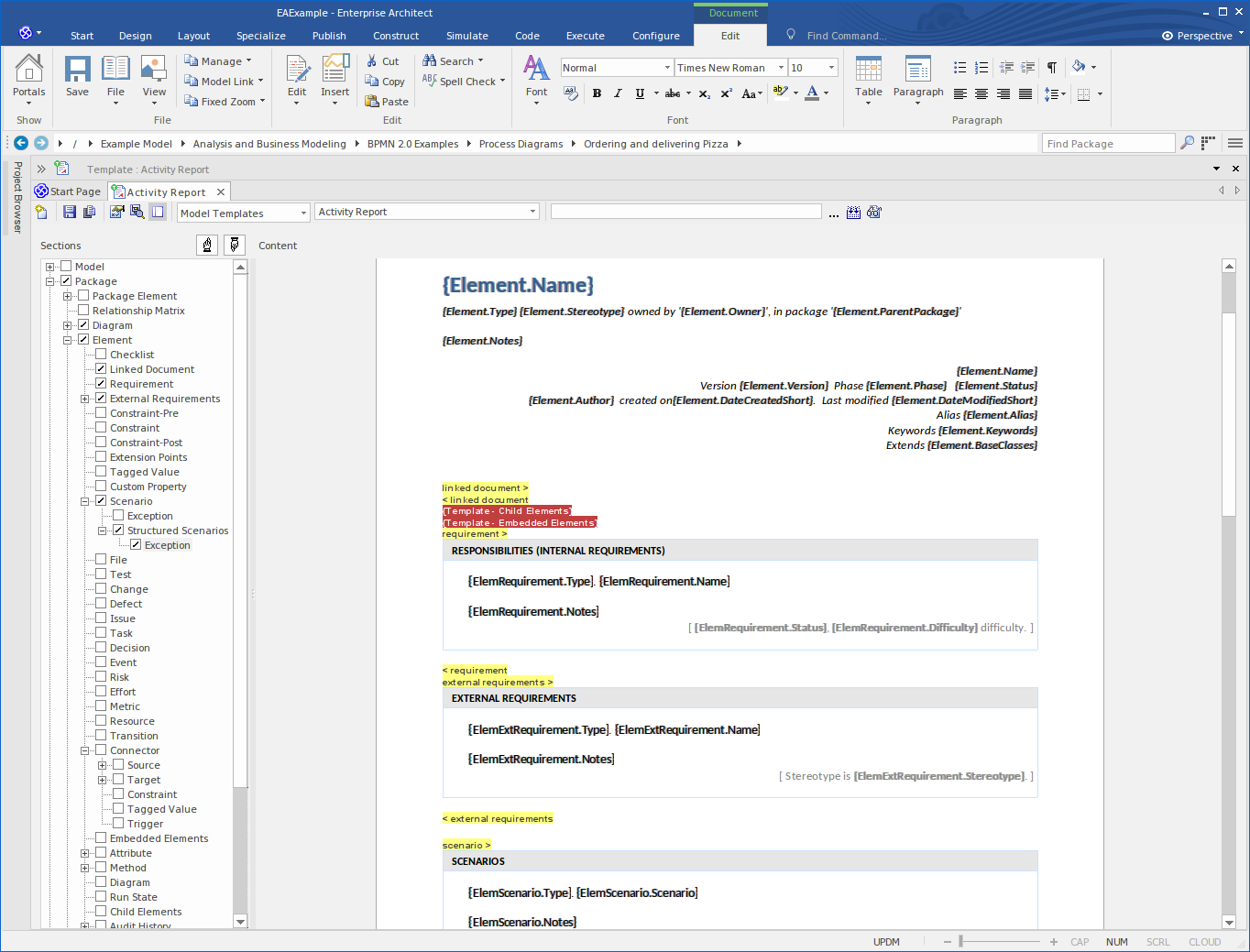

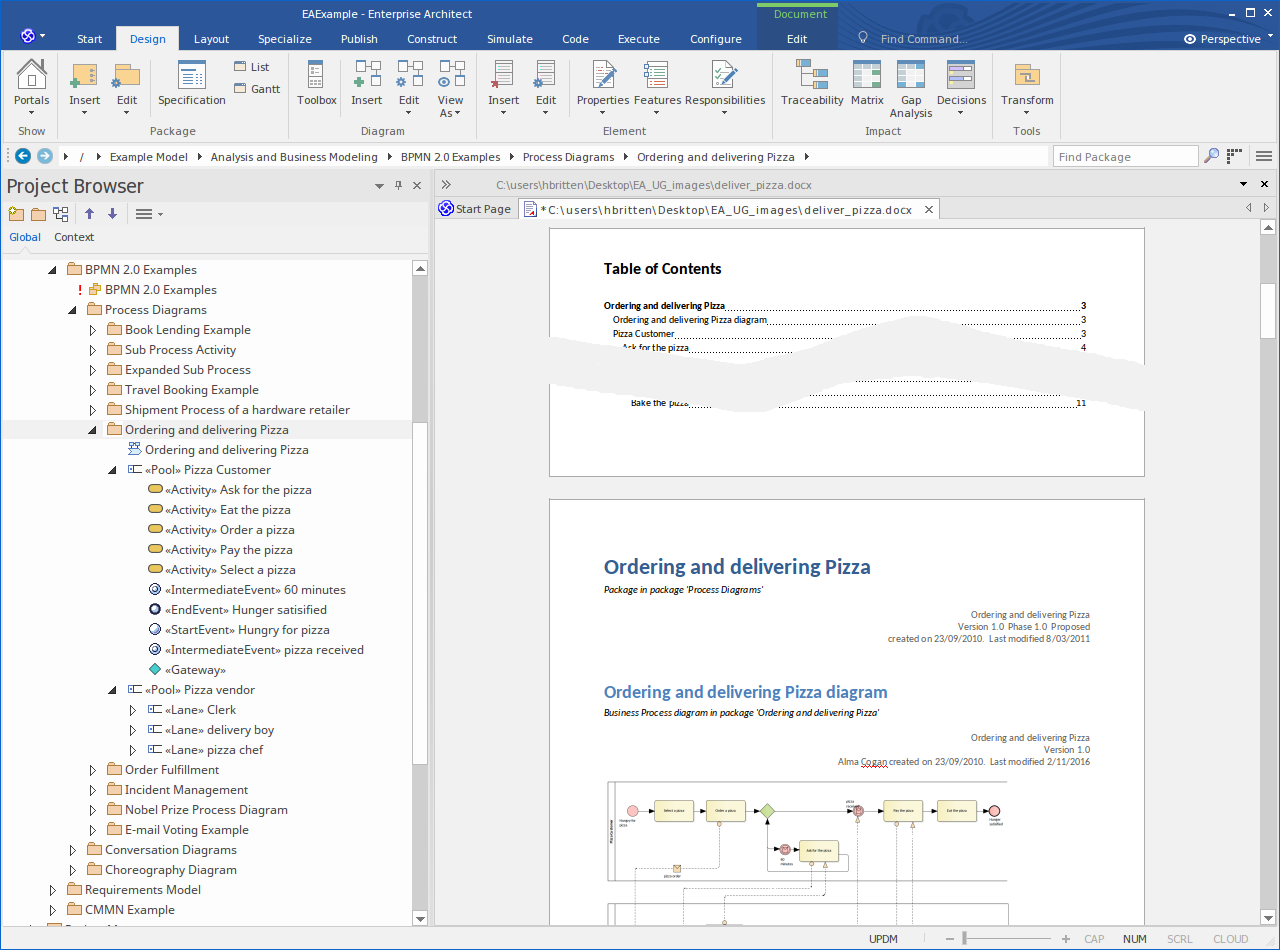

此图像集演示了Enterprise Architect的Web和文档报告的输出,包括编辑文档模板的示例。


功能

功能

描述

生成文档

一键生成RTF,DOCX和PDF样式文档。

网络报告

通过互联网或内部网部署您的项目,以便快速轻松地进行团队沟通。

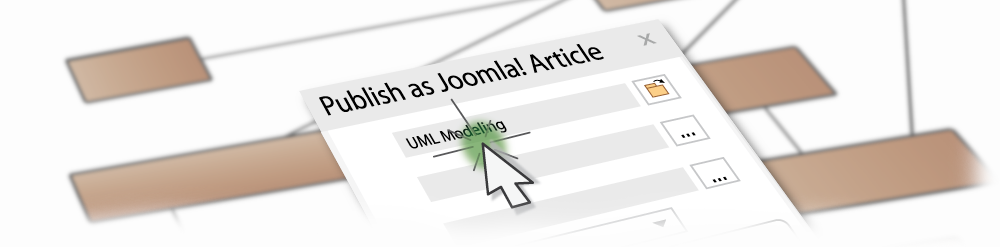

的Joomla!文章

将您的模型发布为Joomla!当地Joomla的文章!安装。

制图

使用模型中的最新图表和图表,使您的报告生动起来。

虚拟文件

通过图表定义报表结构和内容,在模型级别自定义报表。

文档模板

定制您的报告,为他们提供您自己独特的企业外观和感觉,确保所有文档看起来都一样。

报告生成设施

操作

详情

请参阅

指定内容

有许多方法可以指定要记录的模型内容; 您可以:

  • 通过手动突出显示包并选择文档控件来记录包和/或其子包
  • 如果以递归方式记录子包,请指定嵌入式包以进行排除
  • 使用一系列支持模型的许多不同方面的系统提供的模板生成文档,或者开发自己的自定义模板以满足您的特定要求
  • 使用系统提供的或用户自定义的样式表,目录和封面页来进一步定制单个报告或报告集,与使用的模板无关
  • 将包链接到文档模板,以使用“资源文档”功能简化生成一致类型的文档(例如,用例报告)
  • 通过创建“虚拟”文档来选择,分组和订购项目浏览器中不同组织中的包,通过主文档链接页眉,页脚和内容列表,或作为单独的单个文档
生成文档 从报告 文档模板中 排除包生成文档 另存为文档 虚拟文档

文件报告

您可以使用多种文档格式生成文档报告,您可以使用模板和样式表来定制,以更改生成的输出的内容和外观。

Enterprise Architect具有功能齐全的文档生成器,具有以下特点:

  • 强大的WYSIWYG模板编辑器支持
  • 易于使用的文档生成器
  • 嵌入式查看器,使您可以查看系统中生成的文档

使用虚拟文档,您可以在一组单独的报告中,或在具有公共页眉,页脚和样式的主文档下的组合报告中,绘制有关结构上独立的模型元素的信息。

文档报告 生成文档 设计自定义文档模板 虚拟文档

系统报告

您还可以生成许多系统提供的有关模型不同方面的报告,例如“实施包中的关系”或“依赖关系”中的元素。

系统文件

网络文档

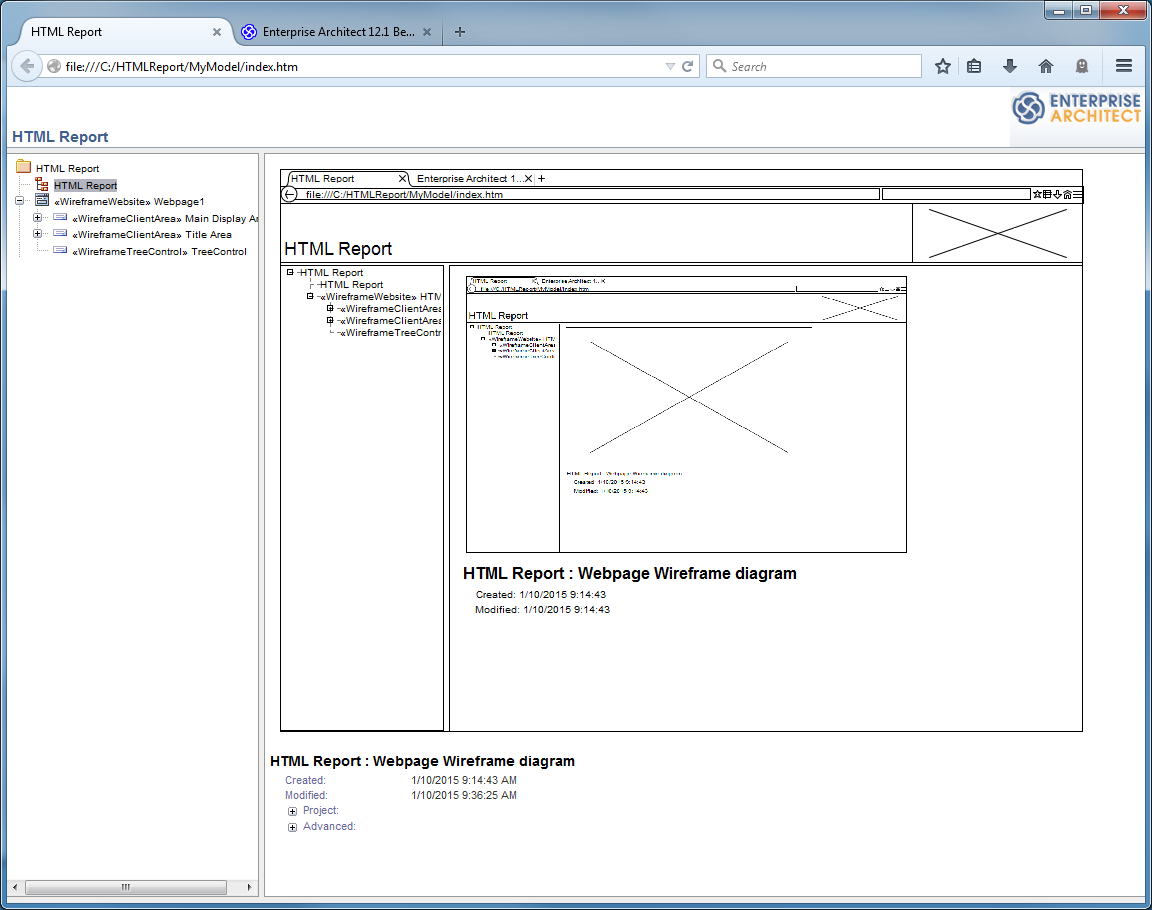

可以提供Enterprise Architect模型的基于Web的自动发布,使在线高效浏览大型模型变得简单。

您可以将整个模型或模型的单个分支导出到网页或Joomla!文章,还可以创建Web样式模板来自定义网页输出。

网络报告

图表

您可以捕获模型中一系列元素属性的统计信息,并以多种格式之一在图表上显示此信息,例如饼图,条形图或三维柱形图。您还可以使用标准的“仅限图表”报告功能打印和分发您创建的图表。

图表 仅报告
