委托

描述

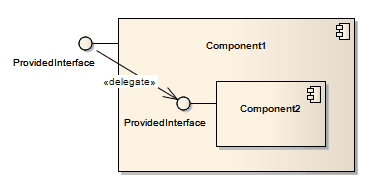

Delegate连接器在组件图上定义组件的外部端口和接口的内部组件。使用Delegate连接器通过外部接口连接的委派将系统的内部工作连接到外部世界。

工具箱图标

学到更多

OMG UML规范:

OMG UML规范(UML上部结构规范,v2.1.1,第156页)规定:

委托连接器是一个连接器,它将组件的外部协定(由其端口指定)链接到组件部件的内部行为实现。它表示信号的转发(操作请求和事件):到达具有到部件或另一个端口的委托连接器的端口的信号将被传递到该目标以进行处理。
